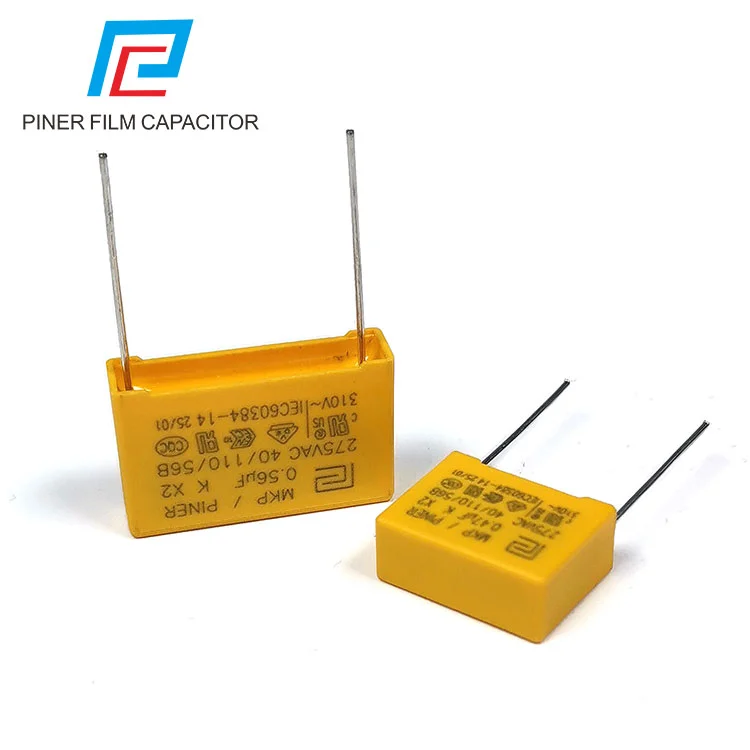

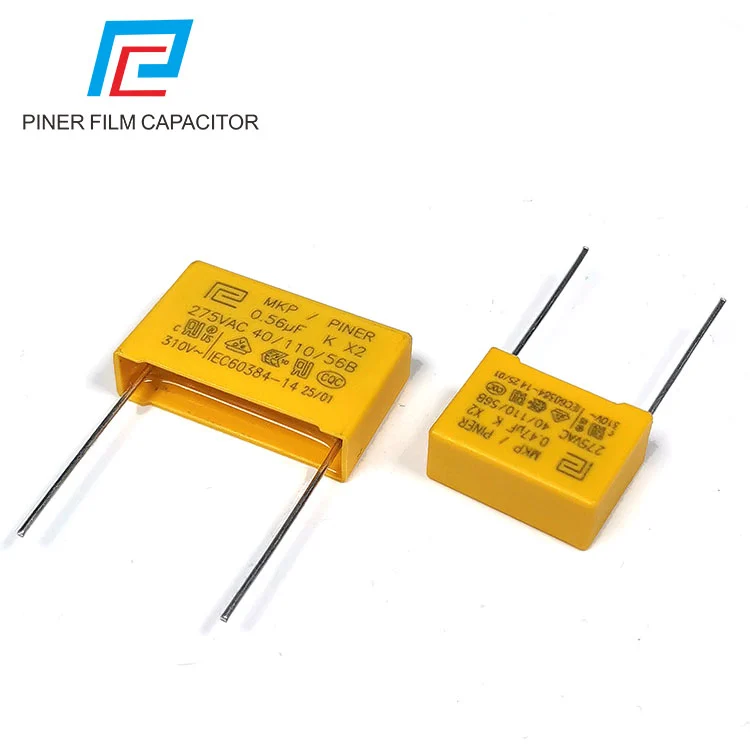

Capacitor de filme anti-interferência eletromagnética X2

Características

O capacitor de filme anti-interferência eletromagnética China X2 do fornecedor Piner é um tipo de capacitor projetado especificamente para supressão de interferência eletromagnética e filtragem de energia e está em conformidade com rígidos padrões de segurança internacionais. É um componente de segurança indispensável em quase todos os dispositivos eletrônicos conectados à rede elétrica CA.

Resistência de alta tensão e alta tolerância de pulso: Além da tensão CA nominal (como 275 VCA, 310 VCA), ela deve ser capaz de suportar testes de tensão de pulso de alta frequência e alta energia (como 2,5 kV, 4 kV).

Alta propriedade de autocura: Os eletrodos metalizados conferem-lhe capacidade de autocura. Pequenos pontos de avaria serão isolados por si próprios, garantindo fiabilidade a longo prazo.

Baixa perda, excelentes características de frequência: O meio de polipropileno garante um desempenho de filtragem eficaz na banda de ruído de alta frequência (150kHz - 30MHz).

Alta resistência de isolamento e resistência à umidade: Utiliza embalagem à prova de umidade (normalmente encapsulamento de resina epóxi retardante de chama ou invólucro de plástico), garantindo estabilidade em ambientes agressivos.

Invólucro retardador de chamas: O material do invólucro deve atender ao grau de retardamento de chamas (como UL94 V-0) para evitar a ocorrência de incêndio em caso de mau funcionamento.

O capacitor de filme anti-interferência eletromagnética X2 é um componente de segurança dedicado conectado na entrada da fonte de alimentação de corrente alternada. Não é apenas um simples capacitor de filtro; é também uma barreira crucial no projeto de segurança do equipamento. Ao mesmo tempo que filtra eficazmente a interferência eletromagnética, garante que, mesmo em falhas extremas, não haverá risco de choque elétrico ou incêndio.

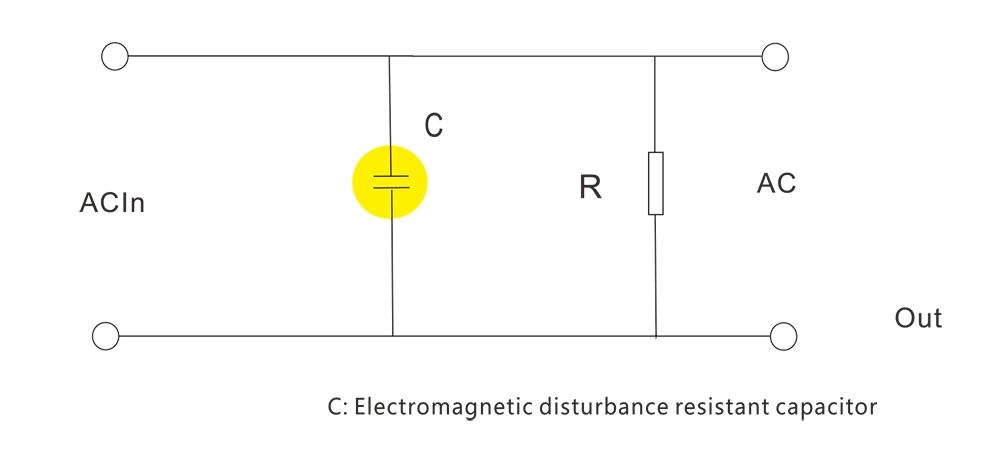

Aplicação típica de circuito

O capacitor de filme anti-interferência eletromagnética X2 quase sempre é encontrado na extremidade de entrada da fonte de alimentação CA.

Localização: Conectado em paralelo entre o fio energizado e o fio neutro, servindo como um capacitor de “filtro de modo diferencial”.

Circuito clássico: Junto com o indutor de modo comum, forma um filtro tipo π, que é uma configuração padrão para filtros EMI na comutação de fontes de alimentação, carregadores e adaptadores.

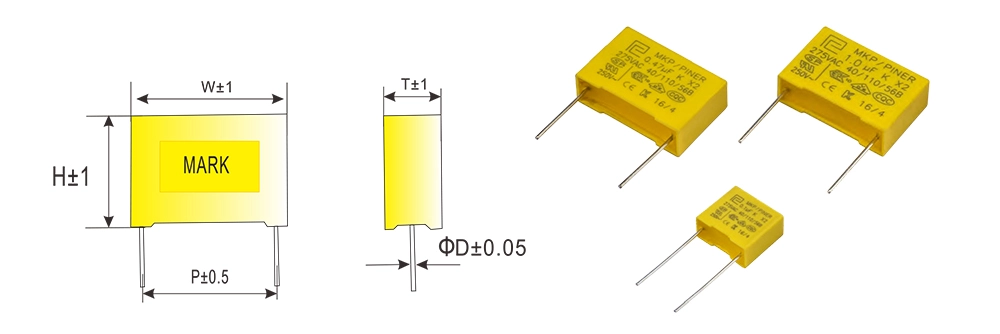

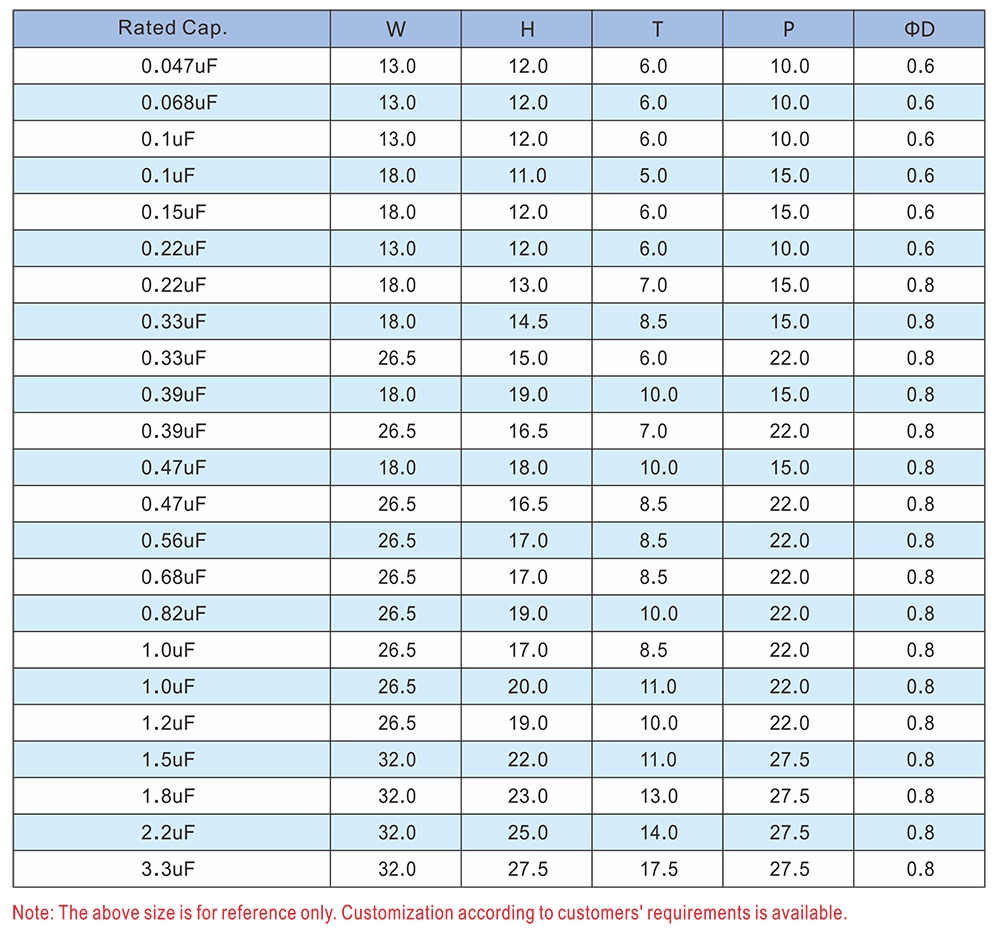

Capacitor de filme resistente a perturbações eletromagnéticas x2 Especificações regulares

Unidade de dimensão: mm

Nota: O tamanho acima é apenas para referência. A personalização de acordo com os requisitos do cliente está disponível.

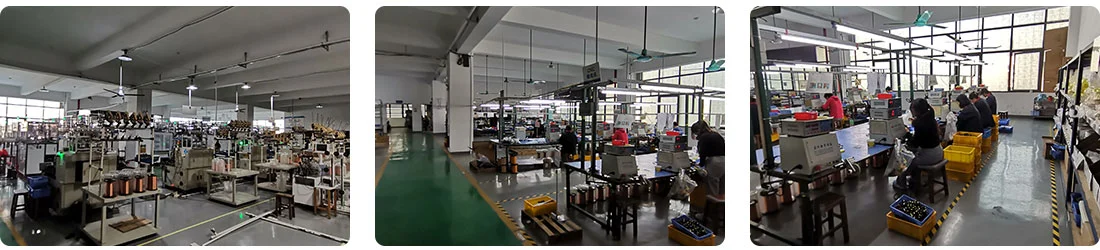

Força da fábrica

Foshan Pin'er Electronics Co., Ltd. é uma empresa nacional de alta tecnologia especializada na pesquisa, produção e vendas de capacitores de filme de polipropileno metalizado. A empresa adere ao conceito de "orientada para a tecnologia, qualidade em primeiro lugar" e estabeleceu um sistema autocontrolado de processo completo, desde a seleção da matéria-prima até a entrega do produto acabado, dedicado a fornecer soluções de capacitores de alta confiabilidade e longa vida para as áreas de novas energias, controle industrial e eletrônicos de consumo.

Para garantir a consistência e confiabilidade dos produtos, a Pir Electronics implementou totalmente um sistema de fabricação inteligente. O principal equipamento de processo está na vanguarda da indústria:

Máquina bobinadeira de alta velocidade: Obtém enrolamento preciso de filmes com espessura micrométrica, garantindo consistência da estrutura do produto desde a fonte;

Máquina de pulverização de ouro a vácuo: usa tecnologia de revestimento por evaporação para formar eletrodos uniformes, melhorando significativamente o desempenho de condutividade e resistência a surtos;

Máquina de soldagem e montagem totalmente automática: Integra posicionamento visual e tecnologia de soldagem a laser para obter alta eficiência e montagem de alta precisão;

Detector de capacitor inteligente: completa a detecção completa de parâmetros de capacidade, perda e tensão suportável, suportando rastreabilidade de dados e análise de qualidade;

Máquina de mistura e vazamento de epóxi: Através da tecnologia de vazamento a vácuo, obtém uma embalagem sem bolhas, fortalecendo o isolamento do produto e o nível de proteção.

Contando com um sistema de produção totalmente rastreável e um rigoroso gerenciamento de controle de qualidade, a Piel Electronics garante que cada capacitor possua excelente desempenho elétrico e adaptabilidade ambiental estável, permitindo que os produtos do cliente operem de forma confiável e contínua em vários cenários de aplicação.
