Muitas pessoas acreditam erroneamente quecomutação de fontes de alimentaçãoe os transformadores de potência tradicionais são iguais porque ambos convertem 220 Vca em CC de baixa tensão. No entanto, eles diferem significativamente em princípio de funcionamento, desempenho e aplicação.
Transformador de potência tradicional (fonte de alimentação linear): Opera diretamente na frequência da rede 50/60 Hz. A tensão é transformada através de indução eletromagnética usando um núcleo de ferro e enrolamentos de cobre. A CA reduzida é então retificada e filtrada para produzir CC.

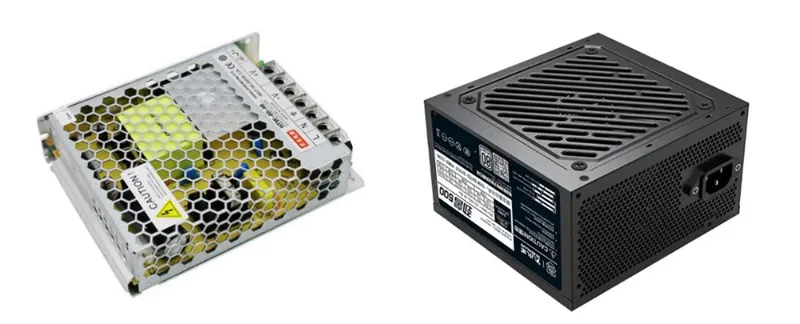

Fonte de alimentação comutada: primeiro retifica a entrada CA para CC e, em seguida, usa um transistor de comutação de alta frequência (dezenas de kHz a vários MHz) para dividir a CC em pulsos de alta frequência. Esses pulsos passam por um transformador de alta frequência para conversão de tensão e são finalmente retificados e filtrados para produzir CC estável. A alta frequência operacional reduz bastante o tamanho e o peso do núcleo do transformador.
Para a mesma potência de saída, um transformador tradicional é 5 a 10 vezes maior e mais pesado que uma fonte de alimentação chaveada. Por exemplo, um transformador tradicional de 100 VA pode pesar mais de 500 gramas, enquanto uma fonte de alimentação chaveada de potência equivalente normalmente pesa dezenas de gramas.
Os transformadores tradicionais têm uma eficiência de 60% a 80%, com a energia restante perdida na forma de calor. As fontes de alimentação chaveadas geralmente alcançam eficiências acima de 85%, e unidades bem projetadas podem exceder 95%. Assim, a comutação de fontes gera menos calor e economiza mais energia.
Os transformadores tradicionais não produzem ruído de comutação de alta frequência. Sua forma de onda de saída é suave e a interferência eletromagnética (EMI) é muito baixa. Isso os torna adequados para aplicações que exigem energia limpa, como áudio de alta fidelidade e instrumentos de medição de precisão.
Trocando fontes de alimentaçãogerar alguma EMI e ondulação de saída devido à comutação interna de alta frequência. Bons projetos incorporam filtragem e blindagem para controlar interferências, mas unidades de baixa qualidade podem afetar negativamente equipamentos sem fio ou de áudio próximos.
Os transformadores tradicionais são normalmente projetados para uma única tensão de entrada nominal (por exemplo, 220V ±10%). A mudança entre diferentes padrões de tensão (por exemplo, 110 V vs. 220 V) requer a substituição do transformador ou o ajuste das derivações. As fontes de alimentação chaveadas geralmente usam uma ampla faixa de entrada (por exemplo, 85 V – 264 V), tornando-as universais e mais adaptáveis.
A maioria dos produtos eletrônicos de consumo – incluindo carregadores de telefone, adaptadores de roteador, fontes de alimentação para laptops, drivers de LED e televisores – agora usa fontes de alimentação comutadas. Os transformadores tradicionais permanecem apenas em aplicações de nicho que exigem baixa interferência ou alta confiabilidade (por exemplo, alguns equipamentos de áudio, controles industriais e reparos de dispositivos mais antigos).
Resumindo,comutação de fontes de alimentaçãooferecem eficiência, tamanho, peso e custo superiores em comparação aos transformadores tradicionais e se tornaram a tecnologia dominante. Compreender essas diferenças ajuda a identificar corretamente o tipo de fonte de alimentação em um dispositivo e a fazer escolhas informadas durante a compra ou reparo.
-
