No projeto de circuitos, indutores e transformadores são componentes magnéticos altamente personalizáveis. Ao contrário das peças padrão disponíveis no mercado, seu projeto deve levar em consideração vários parâmetros – indutância, frequência operacional, classificação de potência, dissipação de calor, restrições de espaço e compatibilidade eletromagnética – bem como a viabilidade de fabricação, para atender aos requisitos específicos do cliente.

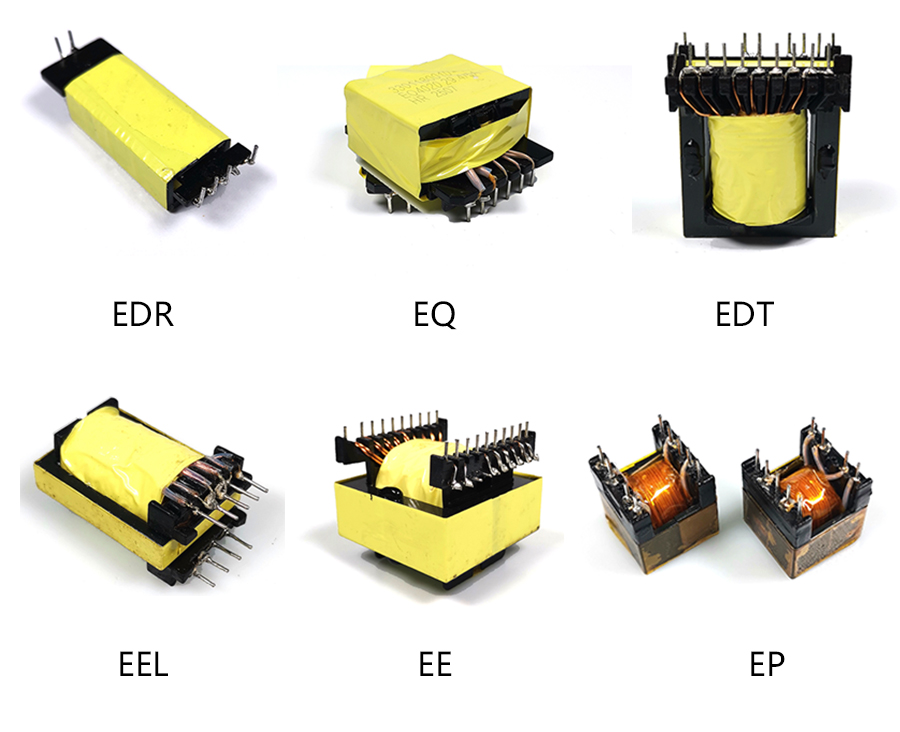

O núcleo magnético é o coração de qualquer indutor ou transformador. Seu material e geometria determinam diretamente o desempenho do componente. Abaixo apresentamos os principais recursos e aplicações típicas dos formatos de núcleo mais comuns, com base em nossa experiência emEletrônica Co. de Guangdong Haoer, Ltd.e Foshan Pin'er Electronics Co., Ltd.
1. Núcleo E
Características: Amplo espaço para chumbo, fácil enrolamento e conexão; ampla faixa de frequência e tensão, alta potência de saída, boa estabilidade térmica.
Aplicações: Fontes de alimentação comutadas controladas por programa, fontes de alimentação com display LCD, inversores UPS de alta potência, fontes de alimentação para computadores, lâmpadas economizadoras de energia.
2. Núcleo Planar E
Características: Tamanho compacto, adequado para altas frequências; entreferro no topo da bobina para acoplamento firme e baixa perda. A perda diminui com o aumento da temperatura, ajudando a prevenir o superaquecimento.
Aplicações: Transformadores e bobinas de conversão de energia, fontes de alimentação de DVD, flashes de câmeras, equipamentos de comunicação e outros pequenos dispositivos eletrônicos.
3. Núcleo CE
Características: Boa blindagem magnética, baixa capacitância distribuída, baixa perda de transmissão, alta indutância, baixa indutância de vazamento, campo magnético uniforme. A bobina possui vários pinos para facilitar o design do transformador de múltiplas saídas.
Aplicações: Transformadores de banda larga, indutores, transformadores de isolamento, transformadores correspondentes – amplamente utilizados em terminais de comutação controlados por programa e equipamentos eletrônicos de precisão.
4. Núcleo de equalização
Características: Também oferece excelente blindagem, baixa capacitância distribuída, alta indutância e campo uniforme, adequado para projetos de múltiplas saídas.
Aplicações: Transformadores de banda larga, indutores, transformadores de isolamento, transformadores chaveados de alimentação, reatores eletrônicos.
5. Núcleo ER
Características: Posição de acoplamento otimizada; a perna central redonda facilita o enrolamento e fornece mais área de enrolamento, permitindo transformadores de alta potência e baixo vazamento.
Aplicações: Transformadores chaveados de alimentação, transformadores de pulso, reatores eletrônicos.
6. Núcleo ETD
Características: Perna central redonda para fácil enrolamento e grande área de janela; bom equilíbrio de alta potência e baixo vazamento. Também apresenta bom desempenho em custos de montagem, conformidade de segurança, blindagem EMI e padronização.
Aplicações: Fontes de alimentação chaveadas, transformadores de transmissão, reatores eletrônicos - usados em eletrodomésticos, telecomunicações, iluminação, automação de escritório, militar, equipamentos OA, instrumentos eletrônicos e aeroespacial.
7. Núcleo EP
Características: Excelente blindagem magnética, baixa capacitância distribuída, baixa perda, alta indutância, baixo vazamento, campo uniforme; a bobina multipinos suporta designs de múltiplas saídas.
Aplicações: Transformadores de banda larga, indutores, transformadores de isolamento, transformadores correspondentes – comuns em interruptores controlados por programa e eletrônica de precisão.
8. Núcleo EFD
Características: Baixa resistência térmica, baixa perda, alta densidade de potência, ampla faixa de frequência; estrutura leve e racional, adequada para montagem em superfície.
Aplicações: Transformadores com tamanho pequeno, mas com altos requisitos de potência - por exemplo, instrumentos de precisão, fontes de alimentação de módulos, saídas de terminais de computador.
9. Núcleo U
Características: Pequeno desvio de impedância, alta corrente de saída, alta indutância, supressão eficaz de harmônicos.
Aplicações: Transformadores de filtragem de modo comum – amplamente utilizados em TVs em cores, computadores, monitores e outros dispositivos eletrônicos.
10. Núcleo P (pote)
Características: Tamanho pequeno, alta impedância, fácil enrolamento, bom equilíbrio entre blindagem e dissipação de calor.
Aplicações: Filtros portadores, sensores de alta sensibilidade, sensores de alta eficiência, transformadores de conversão de potência.
11. Núcleo PQ
Características: Baixa perda, baixo aumento de temperatura, boa imunidade a ruído; formato razoável, cobre uma ampla faixa de potência (50W-1000W) e economiza espaço de montagem. Vários pinos para fácil enrolamento, baixo custo de montagem, fáceis de atender aos requisitos de segurança, mas mais difíceis de padronizar.
Aplicações: Transformadores de potência principais, transformadores de acionamento, bobinas de suavização, transformadores de potência auxiliares - usados principalmente em redes, telecomunicações, fontes de alimentação e equipamentos elétricos.
12. Núcleo PM
Características: Baixo fluxo de vazamento, baixa perda, alta potência, baixa capacitância distribuída.
Aplicações: Transformadores principais, transformadores de acionamento – frequentemente usados em limpeza ultrassônica, equipamentos a laser e outras aplicações de alta potência.
13. Núcleo RM
Características: Excelente blindagem, forte anti-interferência, baixo vazamento, baixa capacitância distribuída; a bobina multipinos permite designs de múltiplas saídas e montagem de alta densidade. No entanto, a dissipação de calor é relativamente fraca e os custos de conformidade com a segurança são mais elevados.
Aplicações: Transformadores de potência auxiliares, transformadores de acionamento, transformadores de banda larga, filtros portadores, filtros de alta estabilidade – amplamente utilizados em comunicações portadoras, redes, circuitos digitais, TV e instrumentos eletrônicos.
Nota Final
O texto acima cobre os recursos básicos e os usos típicos de cada formato de núcleo. Na prática, a escolha final também deve considerar a frequência operacional, o nível de potência, as condições de refrigeração e o orçamento. Nossa equipe na Guangdong Haoer Electronics Co., Ltd. e Foshan Pin'er Electronics Co., Ltd. pode fornecer soluções personalizadas de núcleo e componentes magnéticos com base em sua aplicação específica.
