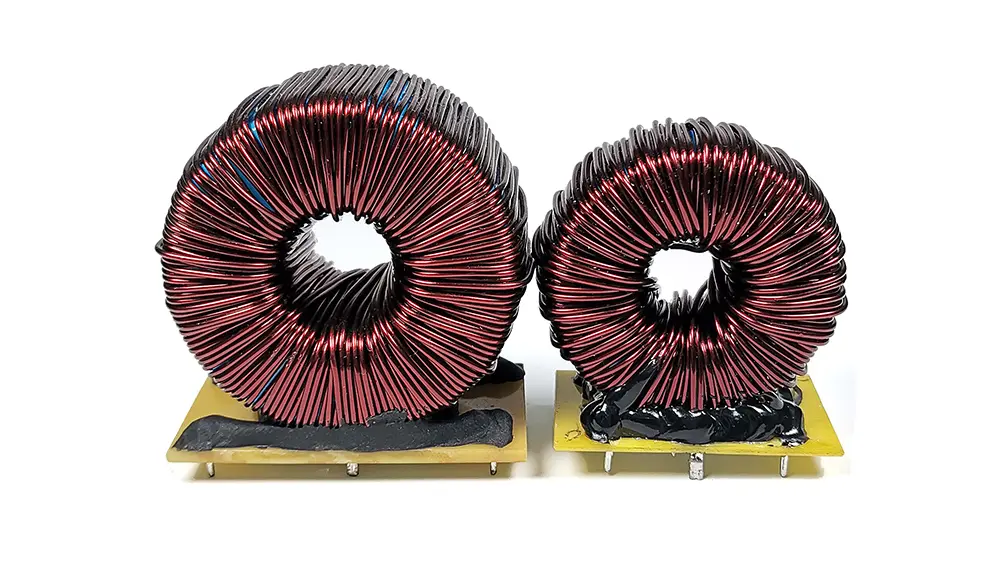

Bobinas de modo diferencial de núcleo toroidal Sendust – alta corrente, baixo ruído, excelente polarização CC

Indutores de núcleo toroidal Sendustrepresentam uma solução de alto desempenho para projetistas de fontes de alimentação que buscam supressão eficaz de ruído em modo diferencial sob condições de alta corrente de ondulação. Projetadas para oferecer um equilíbrio ideal entre desempenho elétrico, estabilidade térmica e magnética e economia, essas bobinas de modo diferencial são amplamente utilizadas em filtragem de linha CA, estágios de saída de conversor CC-CC, filtros de linha de interferência eletromagnética (EMI) e circuitos de correção de fator de potência (PFC).

Especificações

Faixa de frequência operacional: 8 kHz – 1 MHz

Faixa de corrente nominal: 0,05 A – 2.000 A

Faixa de temperatura operacional: −40 °C a +125 °C

Faixa de temperatura de armazenamento: −25 °C a +85 °C

Faixa de umidade de armazenamento: 30% – 95% UR

Faixa de diâmetro externo: 6 mm – 60 mm

Material principal e principais vantagens técnicas

● Núcleo de liga Sendust (Fe–Si–Al): Caracterizado por baixa perda de núcleo, alta densidade de fluxo de saturação (~1,35 T) e manuseio superior de polarização CC – permitindo indutância estável sob sobreposição CC substancial.

● Geometria toroidal: Fornece um caminho magnético totalmente fechado, minimizando campos magnéticos dispersos e reduzindo significativamente a radiação EMI e o acoplamento.

● Operação acusticamente silenciosa: nenhum ruído audível perceptível em toda a frequência operacional e faixa de carga, suportando aplicações sensíveis a ruído.

● Excepcional estabilidade de polarização CC: Mantém >90% da indutância nominal na corrente de saturação nominal, garantindo um comportamento previsível do filtro sob condições de carga dinâmica.

● Ampla escalabilidade de corrente: abrange aplicações desde condicionamento de sinal de baixa potência (50 mA) até PFC industrial de alta corrente e sistemas integrados em barramento (2.000 A).

Aplicações Típicas

● Indutores de Linha AC: Utilizados em estágios PFC ativos e passivos e redes de mitigação de harmônicos.

● Indutores de filtro de saída: Integrados em topologias buck, boost e flyback para suavizar saídas CC comutadas.

● Filtros de linha EMI: Empregados como bobinas de modo diferencial na supressão EMI conduzida de acordo com os padrões CISPR 22/32 e EN 55032.

● Indutâncias PFC: Otimizadas especificamente para conversores PFC de reforço em modo de condução contínua (CCM) e modo de transição (TM).
