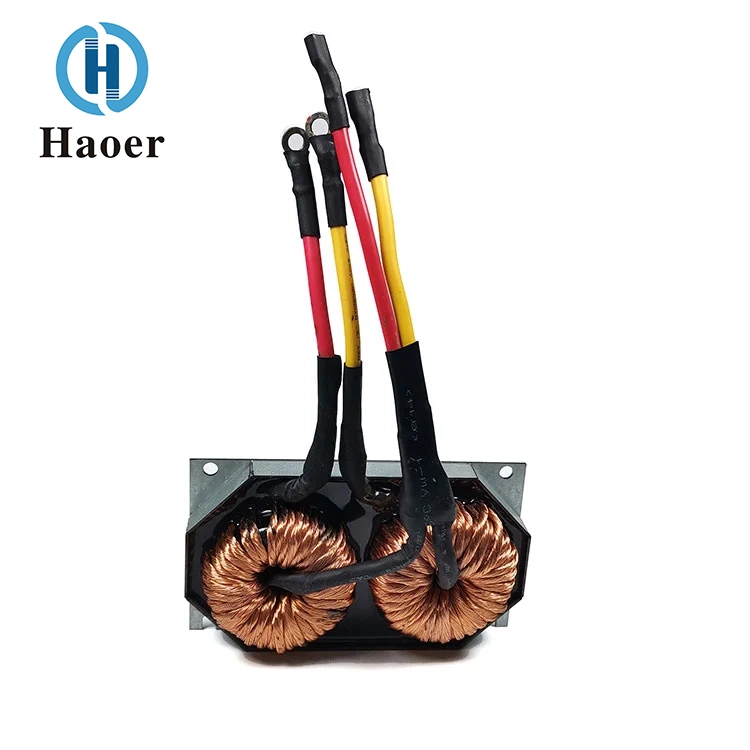

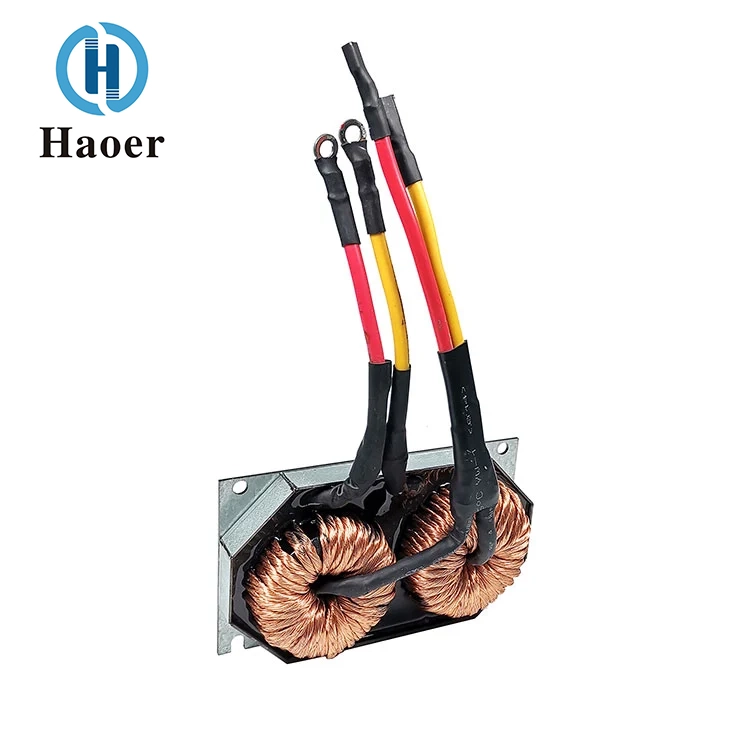

Indutor de montagem de estação de carregamento de automóveis

Princípio de funcionamento e funções essenciais

O indutor de montagem de estação de carregamento de automóveis da China da Haoer desempenha um papel duplo central de aumento de tensão e conversão ressonante no sistema de estação de carregamento automotivo, apoiando a conversão eficiente de energia de carregamento rápido:

O indutor boost BOOST é conectado em série com o circuito boost DC-DC da estação de carregamento. Quando o tubo de comutação está conduzindo, ele armazena energia elétrica; quando desligado, libera a energia, convertendo a corrente contínua de baixa tensão (como 300V DC) retificada da rede em corrente contínua de alta tensão (como 750V-1000V DC) adequada para carregar veículos elétricos, atendendo aos requisitos de tensão de carregamento rápido; O design do núcleo de alta saturação pode lidar com o grande impacto instantâneo da corrente durante o processo de reforço, evitando o declínio na eficiência do impulso causado pela atenuação do valor do indutor.

A função do indutor ressonante LLC, juntamente com o capacitor ressonante e o transistor chaveador, constituem o circuito de conversão ressonante LLC. Através da correspondência precisa da frequência ressonante, são alcançadas comutação de tensão zero (ZVS) e comutação de corrente zero (ZCS), reduzindo significativamente as perdas de comutação e melhorando a eficiência geral de conversão da estação de carregamento (≥96%). Ao mesmo tempo, suprime a interferência harmônica de alta frequência durante o processo ressonante, garantindo a estabilidade da corrente de saída e evitando impacto na bateria do veículo.

A função de dissipação de calor direcional do radiador descarrega rapidamente o calor de perda de ferro do núcleo e o calor de perda de cobre dos enrolamentos, resolvendo o problema de superaquecimento dos componentes sob condições de carregamento rápido de alta potência, garantindo que o indutor mantenha desempenho estável dentro de uma ampla faixa de temperatura de -40 ℃ a + 125 ℃ e prolongando a vida útil do componente.

Características

Capacidade de transporte de corrente de alta saturação

A densidade do fluxo de saturação do núcleo magnético da liga amorfa excede 1,5T, capaz de suportar a corrente de pico durante o carregamento rápido (2-3 vezes a corrente nominal) e ter uma atenuação do valor de indutância de ≤10%. É adequado para os requisitos de carregamento rápido de tensão dinâmica e ajuste de corrente de pilhas de carregamento.

Alta frequência com baixa perda, melhorando a eficiência do carregamento rápido

As faixas de frequência de trabalho do indutor de montagem de estação de carregamento de automóveis de 50kHz a 200kHz (a faixa de frequência ressonante principal para carregadores de carregamento rápido), com a perda total do núcleo magnético e a perda do enrolamento sendo ≤ 0,8%. Isto reduz significativamente o consumo de energia do sistema e minimiza a geração de calor durante a operação do carregador de carregamento rápido.

O radiador dissipa o calor com eficiência, garantindo a operação contínua de dispositivos de alta potência.

O design combinado do radiador de alumínio tipo aleta e do gel de silicone condutor aumenta a eficiência de dissipação de calor em 60% em comparação com a solução sem radiador. Isso permite que o conjunto mantenha um aumento de temperatura inferior a 35°C sob uma condição de carregamento rápido de alta potência de 200kW, evitando a necessidade do carregador de energia reduzir a energia devido ao superaquecimento.

Integração integrada, reduzindo o tamanho da estação de carregamento

Integrando as funções dos indutores duplos BOOST e LLC, em comparação com a solução de componentes independentes, reduz o espaço de instalação em 40%, adaptando-se à tendência de design de miniaturização e alta densidade de potência das estações de carregamento, ao mesmo tempo que simplifica a fiação interna e reduz a taxa de falhas.

Confiabilidade de nível veicular, adequada para ambientes agressivos

O indutor de montagem de estação de carregamento de automóveis atende à certificação de nível de veículo AEC-Q200, com resistência à vibração de até 10G, faixa de temperatura operacional de -40 ℃ a + 125 ℃, capaz de suportar condições extremas, como exposição a altas temperaturas, frieza de baixa temperatura e névoa salina úmida em instalações de estações de carregamento externas.

O componente combinado BOOST+LLC equipado com radiador, com suas principais vantagens de alta potência, baixa perda e forte dissipação de calor, tornou-se um componente magnético chave para a operação eficiente, estável e segura de carregadores automotivos de carregamento rápido. Fornece apoio técnico essencial para a aplicação em larga escala de infraestruturas de carregamento para veículos de novas energias.

Força da empresa

possui múltiplas bases de produção em locais como Foshan, província de Guangdong e Tingxian, província de Guangxi. A área total da fábrica ultrapassa 10.000 metros quadrados e o número de funcionários ultrapassa 1.000. A empresa tem uma forte capacidade de produção de mais de 100 milhões de transformadores, filtros e indutores por ano. A empresa conta com funcionários experientes e uma equipe de gestão profissional e eficiente, garantindo que cada ligação, desde a pesquisa e desenvolvimento até a produção, atenda a altos padrões. A Haier Electronics sempre adere aos princípios de "inovação tecnológica, prioridade de qualidade, serviço em primeiro lugar e cooperação ganha-ganha", aprofundando continuamente seu foco no campo de componentes magnéticos, esforçando-se para crescer e se tornar uma empresa de referência na indústria.

A "bobina indutora" é aplicada nas seguintes indústrias: novas energias e armazenamento de energia, eletrônica e eletrificação automotiva, automação industrial e fornecimento de energia, tecnologia de informação e comunicação, eletrônicos de consumo e eletrodomésticos; seus locais de aplicação incluem: as posições de armazenamento de energia e filtragem de saída de circuitos DC-DC, as posições da bobina de estrangulamento de modo comum/modo diferencial na extremidade de entrada de energia, as bobinas de transmissão e recepção de dispositivos de carregamento sem fio e a rede correspondente e circuito de polarização de amplificadores de potência de RF; sua aplicação em condições de trabalho inclui: alta corrente, forte campo magnético e alta temperatura.
