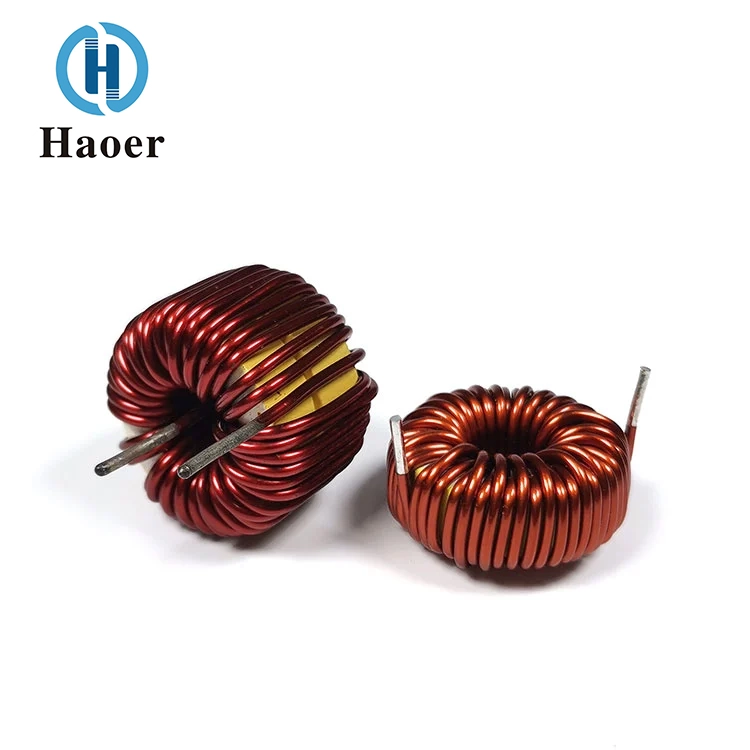

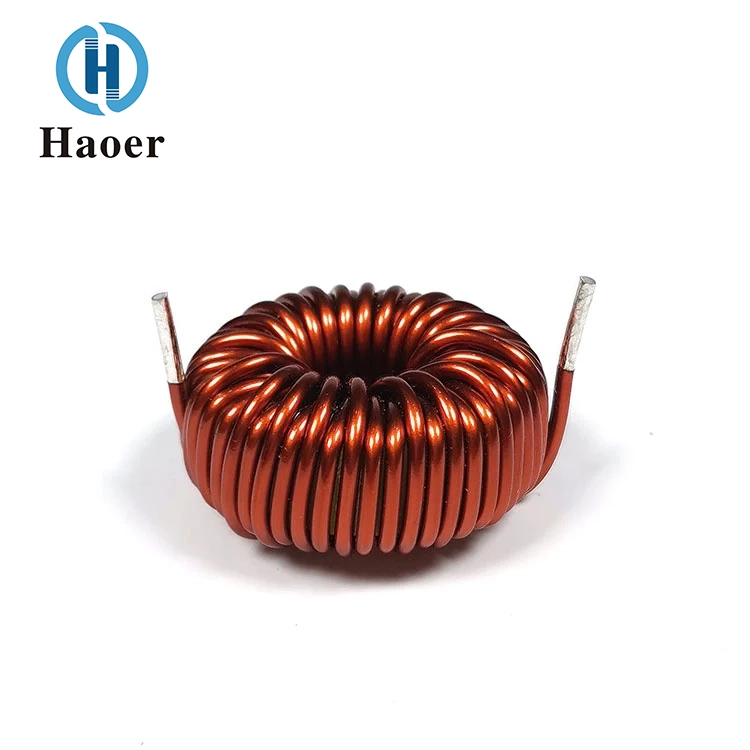

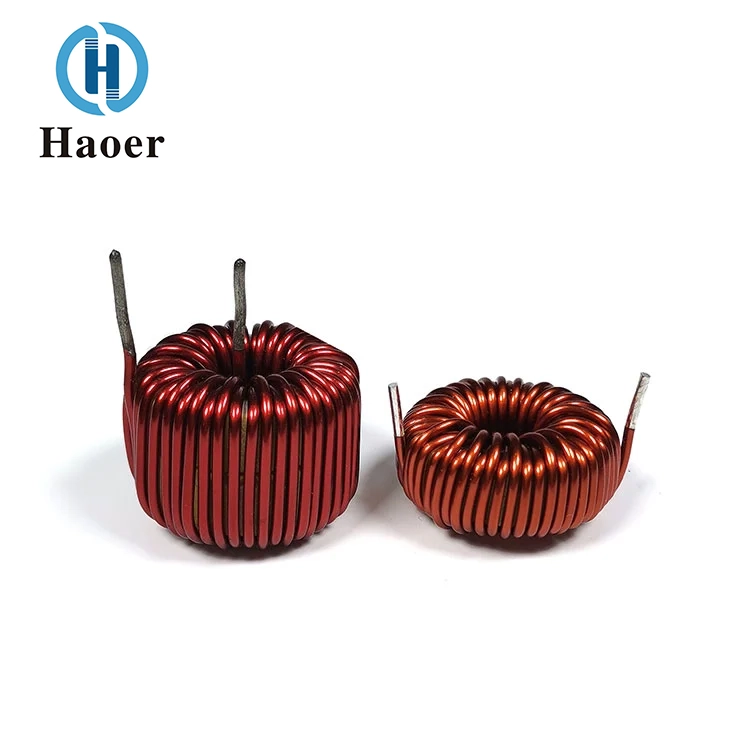

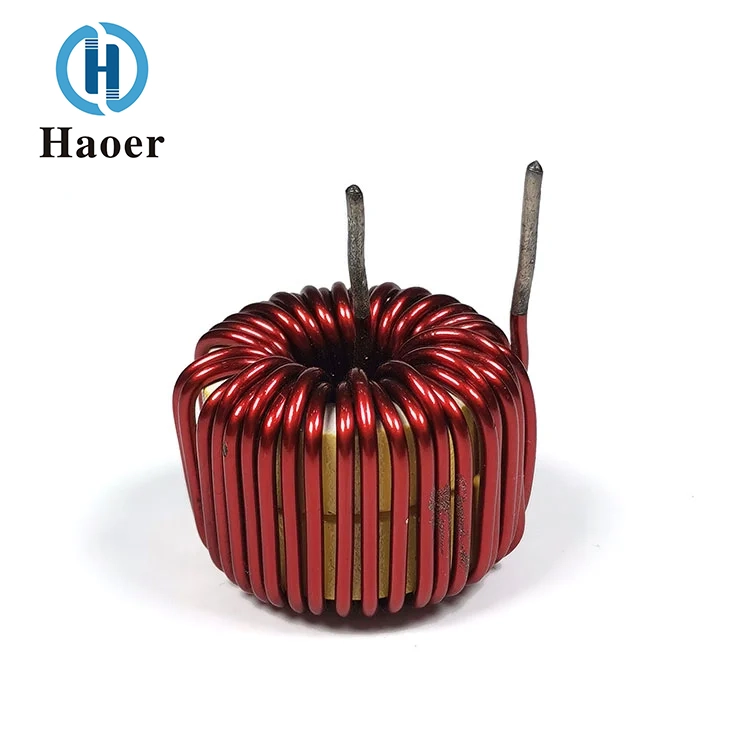

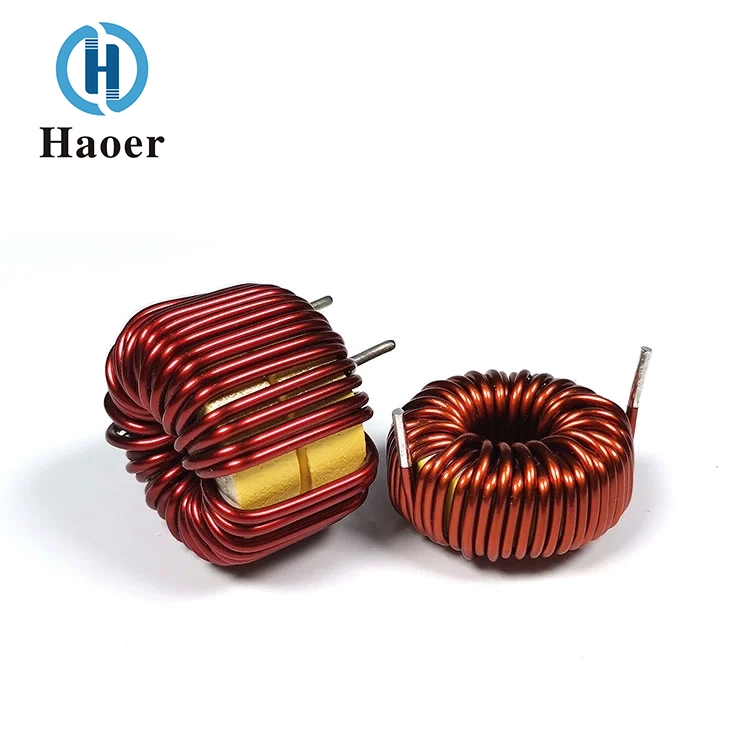

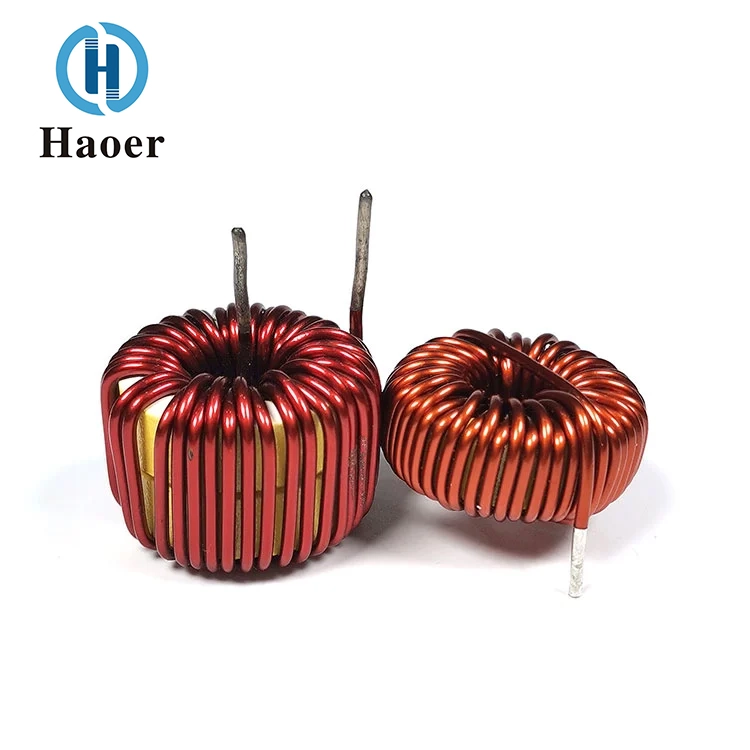

Indutor diferencial de núcleo de pó de ferro de bobina de estrangulamento

1.Material do núcleo‌: O indutor diferencial de núcleo de pó de ferro da bobina de estrangulamento da China produzido pelo fornecedor da Haoer Electronics composto de ‌liga de ferro em pó‌ com intervalos de ar distribuídos, fornecendo permeabilidade controlada e perda reduzida do núcleo sob operação de alta frequência. Este projeto mitiga a redução da indutância em altas correntes devido às características de permeabilidade variável‌.

2. Construção da bobina‌: Fio de cobre ou alumínio enrolado com precisão com isolamento multicamadas, minimizando perdas por correntes parasitas e garantindo indutância estável em condições de carga variadas‌.

3.Encapsulamento‌: Resina epóxi retardante de chama ou embalagem não blindada/de estrutura aberta (compatível com UL94 V-0), equilibrando dissipação térmica e durabilidade mecânica para ambientes industriais‌.

4.Terminais‌: Cabos axiais ou opções de montagem radial (por exemplo, terminais Faston/parafuso) para integração flexível em circuitos de alta corrente‌.

Especificações: Diâmetro externo de 6 mm a 60 mm

Escopo de aplicação

Cooktops de indução, carregadores de carro, aquecedores de indução, etc.

Força da empresa

possui múltiplas bases de produção em locais como Foshan, província de Guangdong e Tingxian, província de Guangxi. A área total da fábrica ultrapassa 10.000 metros quadrados e o número de funcionários ultrapassa 1.000. A empresa tem uma forte capacidade de produção de mais de 100 milhões de transformadores, filtros e indutores por ano. A empresa conta com funcionários experientes e uma equipe de gestão profissional e eficiente, garantindo que cada ligação, desde a pesquisa e desenvolvimento até a produção, atenda a altos padrões. A Haier Electronics sempre adere aos princípios de "inovação tecnológica, prioridade de qualidade, serviço em primeiro lugar e cooperação ganha-ganha", aprofundando continuamente seu foco no campo de componentes magnéticos, esforçando-se para crescer e se tornar uma empresa de referência na indústria.

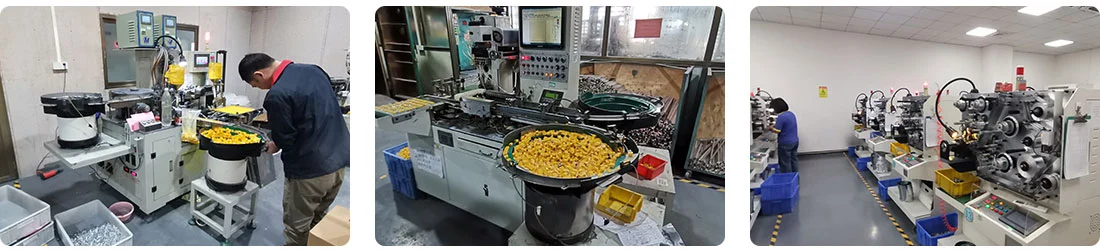

Os equipamentos que possuímos: Máquina bobinadeira automática de indutor de modo comum (anel magnético), máquina bobinadora automática de eixo único (com luva), máquina bobinadora automática, máquina integrada automatizada de pós-processamento, máquina de marcação a laser

A "bobina indutora" é aplicada nas seguintes indústrias: novas energias e armazenamento de energia, eletrônica e eletrificação automotiva, automação industrial e fornecimento de energia, tecnologia de informação e comunicação, eletrônicos de consumo e eletrodomésticos; seus locais de aplicação incluem: as posições de armazenamento de energia e filtragem de saída de circuitos DC-DC, as posições da bobina de estrangulamento de modo comum/modo diferencial na extremidade de entrada de energia, as bobinas de transmissão e recepção de dispositivos de carregamento sem fio e a rede correspondente e circuito de polarização de amplificadores de potência de RF; sua aplicação em condições de trabalho inclui: alta corrente, forte campo magnético e alta temperatura.

Certificado

Introdução do produto

O indutor diferencial de núcleo de pó de ferro com bobina de estrangulamento é um componente indutivo projetado especificamente para suprimir interferência de modo diferencial em circuitos. O núcleo é feito de pó de ferro, servindo como transportador do caminho magnético. Graças às excelentes propriedades magnéticas e ao design estrutural do pó de ferro, ele pode formar uma barreira de alta impedância contra os sinais de interferência de modo diferencial entre a linha de fase e a linha neutra. É amplamente utilizado em cenários de retificação de compatibilidade eletromagnética (EMC) e filtragem de sinal de sistemas de fonte de alimentação.

O corpo do núcleo magnético é feito por prensagem e sinterização de pó de ferro carbonílico. Ao ajustar o tamanho das partículas do pó de ferro, o revestimento isolante e a densidade de prensagem, parâmetros como permeabilidade magnética e densidade de fluxo magnético de saturação podem ser controlados com precisão. Comparado com os núcleos magnéticos de ferrite, o núcleo de pó de ferro tem uma densidade de fluxo magnético de saturação mais alta e uma faixa de temperatura operacional mais ampla. Além disso, possui menor perda de núcleo nas bandas de média e alta frequência e é adequado para cenários de grande supressão de modo diferencial de corrente. Os formatos comuns incluem formato de anel, formato de I e formato de lata, que são adequados para diferentes requisitos de instalação e circuito.

A bobina de enrolamento de modo diferencial é feita enrolando fio de cobre esmaltado sem oxigênio de alta pureza. O design simétrico de enrolamento único é a principal característica da indutância de modo diferencial. Os terminais em ambas as extremidades da bobina estão conectados aos terminais. A corrente flui em uma extremidade e sai pela outra. O campo magnético forma um circuito fechado dentro do núcleo magnético, apresentando alta impedância para a corrente de modo diferencial e possuindo uma impedância extremamente baixa para corrente contínua ou de baixa frequência. O diâmetro do fio e o número de voltas são combinados com precisão de acordo com o valor da indutância e os requisitos de corrente nominal.

Principais recursos e principais vantagens

Supressão precisa de interferência em modo diferencial

O indutor diferencial de núcleo de pó de ferro com bobina de estrangulamento é projetado especificamente para interferência de modo diferencial, apresenta alta impedância na faixa de frequência de interferência, atenuando efetivamente o ruído de modo diferencial e evitando a transmissão de sinais de interferência, ajudando o equipamento a passar na certificação EMC.

Alta capacidade de carga de corrente de saturação

A densidade do fluxo magnético de saturação do núcleo de pó de ferro pode atingir acima de 1,5T, que é maior do que a dos núcleos de ferrite comuns. É menos provável que ocorra saturação magnética sob condições de corrente elevada e o valor da indutância permanece estável. É adequado para grandes cenários atuais, como novas pilhas de carregamento de energia, inversores fotovoltaicos, fontes de alimentação industriais, etc.

Características de banda larga de baixa perda

A faixa de frequência de trabalho cobre uma ampla banda de 1kHz a 1MHz. A perda do núcleo é menor do que a do indutor de ferrite da mesma especificação. A eficiência de conversão de energia é maior, o que pode efetivamente reduzir o aumento da temperatura dos componentes e melhorar a estabilidade do circuito.

Alta capacidade de interferência anti-eletromagnética

O design do circuito magnético fechado ou semifechado reduz significativamente o vazamento magnético. Comparado ao indutor de feixe I de formato aberto, ele tem menos impacto da radiação eletromagnética nos componentes sensíveis circundantes e não são necessárias medidas de blindagem adicionais.

Excelente adaptabilidade ambiental

Ampla faixa de temperatura de trabalho (-40°C a +125°C), resistente à vibração e corrosão, em conformidade com padrões de proteção ambiental como RoHS e REACH, adequado para ambientes de aplicação agressivos, como industriais e automotivos.

Logística

As mercadorias serão despachadas através de canais de correio como DHL, UPS, TNT, FedEx, etc. Você também pode escolher métodos de transporte aéreo ou marítimo de acordo com suas necessidades.

Perguntas frequentes

Pergunta: Você é uma fábrica ou uma empresa comercial?

Resposta: Somos uma fábrica.

Pergunta: O que é necessário para fabricar transformadores ou indutores?

Resposta: O desenho da fonte de alimentação é o melhor, ou forneça-nos os parâmetros técnicos, como tamanho, tensão de entrada, tensão e corrente de saída, frequência operacional, tensão suportável, peso, etc.

Pergunta: Você pode colocar nosso logotipo no produto?

Resposta: Sim, podemos.
