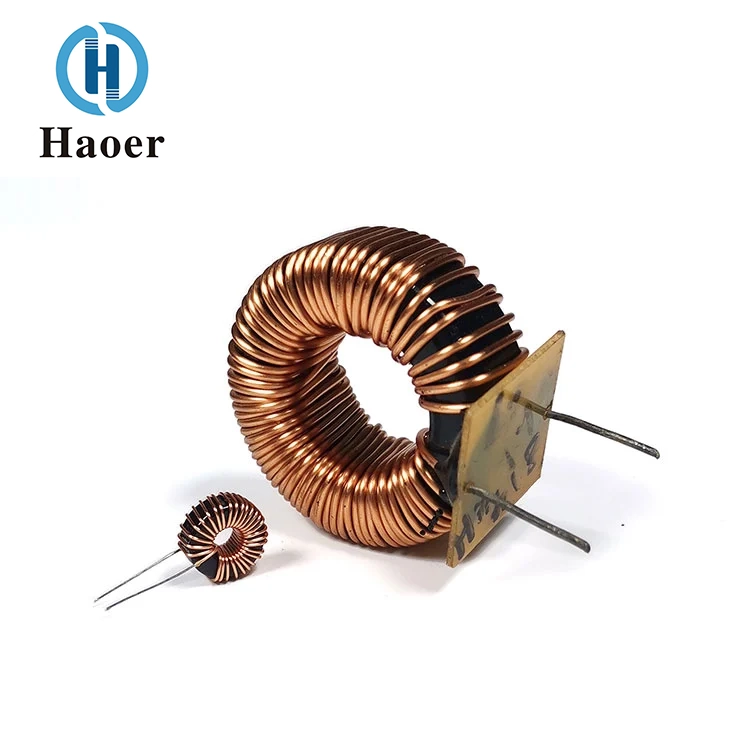

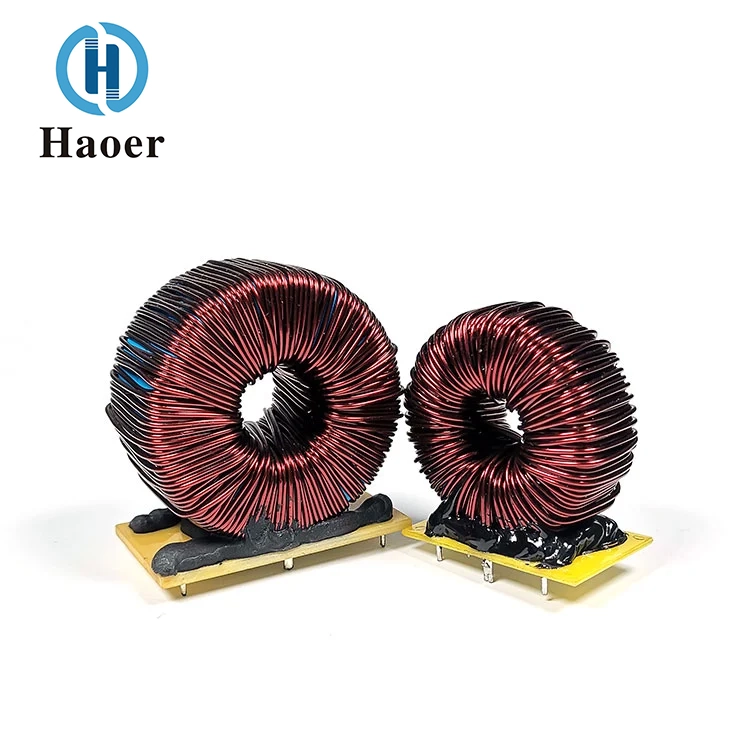

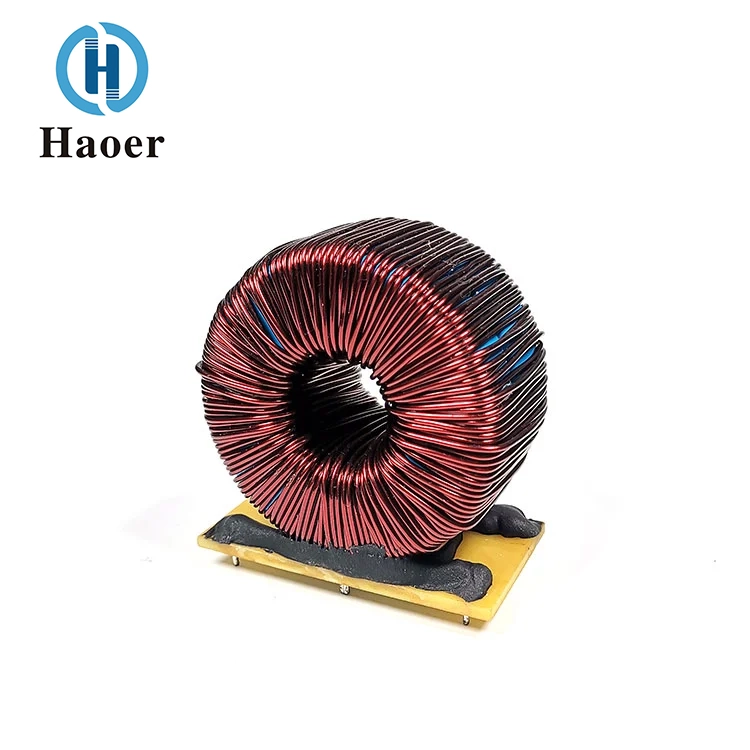

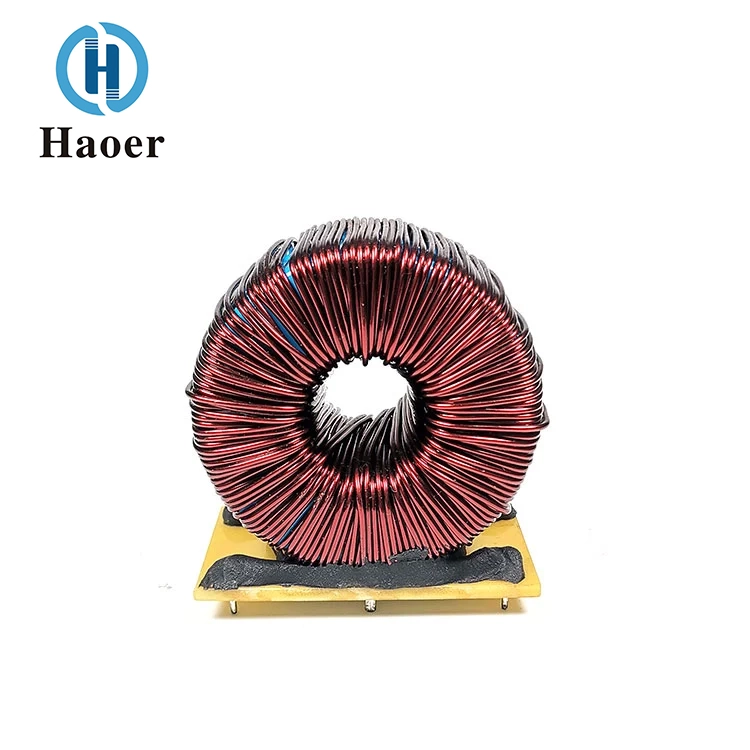

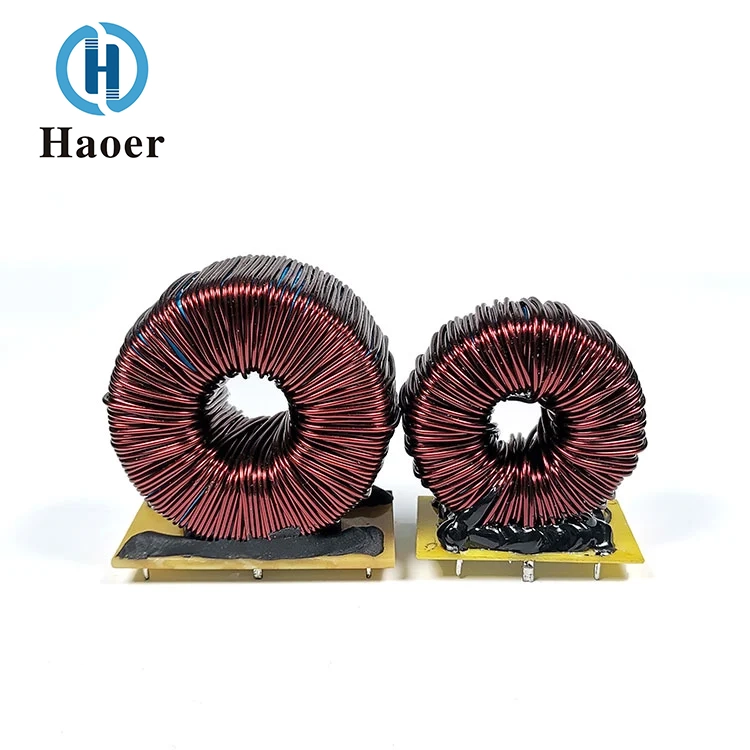

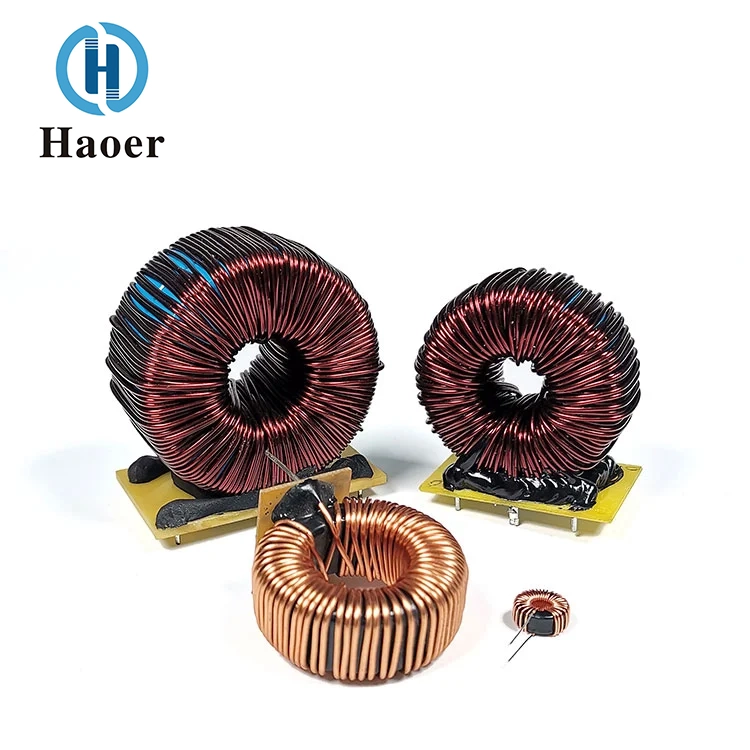

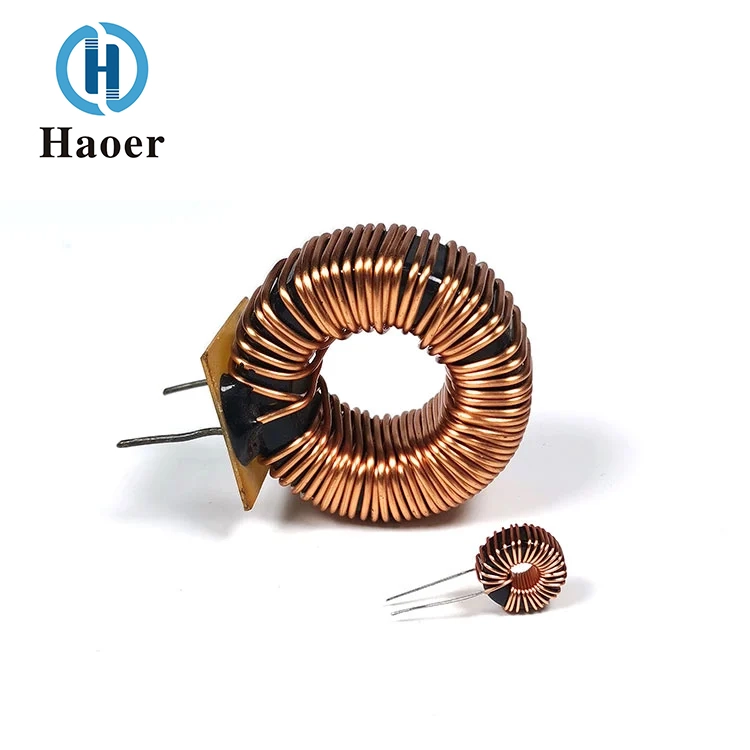

Indutor diferencial de bobina de anel magnético de ferro-silício-alumínio

1.Material do núcleo‌: Indutor diferencial de bobina de anel magnético de ferro-silício-alumínio de alta qualidade da China da Haoer Electronics composto de pó de liga de ‌ferro-silício-alumínio (Fe-Si-Al), otimizado para estabilidade de alta temperatura, baixa perda de núcleo e excelente permeabilidade magnética em aplicações de alta frequência‌.

2. Construção da bobina‌: Fio de cobre ou alumínio enrolado com precisão com camadas isoladas, garantindo perdas mínimas por correntes parasitas e armazenamento eficiente de energia‌.

3. ‌Encapsulamento‌: Resina epóxi robusta ou invólucro de plástico retardador de chama (compatível com UL94 V-0) para durabilidade mecânica, resistência à umidade e resiliência térmica‌.

Detalhes do produto

Parâmetros

Anel magnético de ferro-silício-alumínio

O indutor diferencial de bobina de anel magnético de ferro-silício-alumínio é feito pressionando e sinterizando pó de liga magnética macia ternária de ferro-silício-alumínio. É o principal portador de desempenho do componente. A liga de ferro-silício-alumínio combina a alta densidade de fluxo de saturação do núcleo de pó de ferro e as características de baixa perda da ferrita. Sua permeabilidade magnética é estável e o coeficiente de temperatura é baixo, garantindo a estabilidade do valor da indutância dentro de uma ampla faixa de temperatura e frequência. O anel magnético é uma estrutura fechada, que pode maximizar a concentração do campo magnético, reduzir o vazamento magnético e minimizar a interferência eletromagnética nos componentes circundantes.

Enrolamento simétrico de modo comum

Ele usa fio de cobre esmaltado sem oxigênio de alta pureza. O enrolamento é enrolado de maneira uniforme e densa na superfície do anel magnético, e as duas extremidades do enrolamento são conduzidas para terminais de conexão simétricos. Quando a corrente flui de uma extremidade e sai da outra extremidade, um circuito magnético fechado é formado dentro do anel magnético, apresentando uma alta impedância aos sinais de interferência de modo comum (o ruído na mesma direção entre o fio de fase e o fio neutro), e tendo uma impedância extremamente pequena para corrente contínua ou corrente de baixa frequência, alcançando a função de "permitir a passagem de corrente contínua, bloqueando CA de modo comum". O diâmetro do fio e o número de voltas são projetados com precisão de acordo com o valor de indutância alvo e o requisito de corrente nominal.

Nenhum ruído é gerado ao operar em frequências diferentes; excelente capacidade de polarização DC com boa estabilidade.

Viés anti-DC super forte e alta capacidade de saturação

A densidade do fluxo magnético de saturação do núcleo magnético de ferro-silício-alumínio pode atingir 1,05T, que é maior do que a da ferrita manganês-zinco comum. Possui excelente desempenho de polarização anti-CC. Sob a condição de processamento de empilhamento de corrente contínua de grande corrente, o valor da indutância não cairá drasticamente, tornando-o adequado para sistemas de fonte de alimentação com grande corrente, como pilhas de carregamento e inversores.

Características de banda larga de baixa perda

A faixa de frequência de trabalho do indutor diferencial de bobina de anel magnético de ferro-silício-alumínio é de 8 kHz a 1 MHz. A perda do núcleo é baixa, reduzindo efetivamente o aumento da temperatura dos componentes e melhorando a eficiência de conversão de energia do circuito.

A permeabilidade magnética possui excelente estabilidade de temperatura.

O coeficiente de permeabilidade magnética do núcleo magnético de ferro-silício-alumínio é baixo. Dentro da ampla faixa de temperatura de -40°C a +125°C, a taxa de variação do valor da indutância é inferior a ±10%, tornando-o adequado para ambientes de temperatura severa, como de nível industrial e automotivo.

Baixo vazamento magnético, excelente compatibilidade eletromagnética

A estrutura do anel magnético fechado reduz significativamente a radiação do campo magnético. Comparado ao indutor de feixe I de formato aberto, ele causa menos interferência nos componentes sensíveis circundantes e não requer coberturas de blindagem adicionais, simplificando o layout do circuito.

Alta confiabilidade e longa vida útil

O núcleo magnético da liga é resistente à vibração e corrosão. O enrolamento está intimamente integrado ao núcleo magnético, sem qualquer risco de afrouxamento. Ele pode operar de forma estável por um longo tempo em ambientes com alta vibração e alta umidade.

Especificação

O diâmetro externo varia de 6 mm a 60 mm.

Aplicativo

Indutores CA, indutores de saída, filtros de linha, circuitos de correção de fator de potência, etc.

Força da empresa

Guangdong Haoer Electronics Co., Ltd., fundada em 2008, é um fabricante líder de componentes magnéticos, incluindo transformadores de alta frequência, filtros e indutores. Nossos produtos atendem a uma ampla gama de indústrias, como iluminação, eletrodomésticos, energia fotovoltaica, UPS, eletrônica automotiva e equipamentos de comunicação.

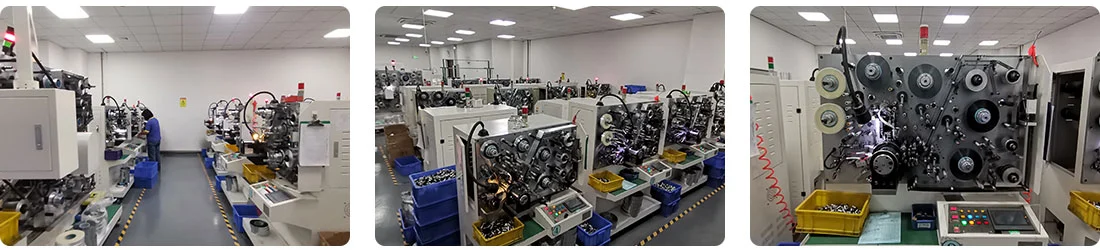

Com múltiplas bases de produção em Foshan, Guangdong, e uma força de trabalho de mais de 1.000 funcionários, aproveitamos linhas de produção totalmente automatizadas e instrumentos de teste avançados para alcançar uma produção anual superior a 100 milhões de unidades. A empresa possui certificações CQC, UL, ISO 9000 e TS 16949, ressaltando nosso compromisso com qualidade e segurança.

Impulsionada por uma equipe qualificada e guiada pela inovação, excelência em qualidade e colaboração centrada no cliente, a Haoer se dedica a fornecer valor superior e promover o crescimento mútuo com parceiros em todo o mundo.

Certificado

PROCESSO DE PRODUÇÃO DE INDUTORES

1.Winding

2.Automação de montagem.

3. Teste abrangente

4. Armazenamento do produto
