No projeto e na fabricação de dispositivos eletrônicos modernos, você já encontrou situações em que o equipamento congela repentinamente durante os testes, a transmissão de dados apresenta erros frequentes ou o equipamento de áudio emite um som irritante de "zumbido"? Esses problemas aparentemente complicados estão frequentemente relacionados a uma ameaça invisível: a interferência eletromagnética (EMI).
Para combater a EMI, um componente desempenha o papel de “gatekeeper” – o filtro de estrangulamento de modo comum. Este artigo o ajudará a compreender as funções desse componente-chave e a compartilhar ideias práticas.

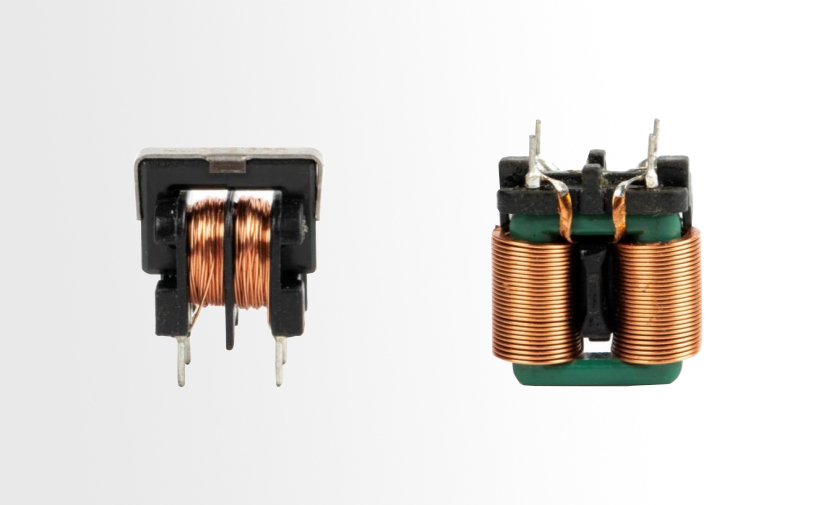

Um indutor de modo comum tem uma estrutura relativamente simples: dois enrolamentos com direções opostas e o mesmo número de voltas são enrolados em um núcleo magnético fechado. Em essência, ele atua como um ponto de verificação especificamente para “sinais ruins” no circuito.
1. Modo Comum vs. Modo Diferencial – Compreendendo os alvos do filtro
Para entender a função de um indutor de modo comum, primeiro precisamos distinguir dois tipos de ruído em um circuito:
● Interferência de modo diferencial – Existe entre as duas linhas de sinal (por exemplo, ativa e neutra de uma fonte de alimentação). As correntes de ruído fluem em direções opostas e normalmente são causadas pela ondulação do circuito interno.
● Interferência de modo comum – Aparece em ambas as linhas em relação ao solo. As correntes de ruído fluem na mesma direção e geralmente são causadas por radiação eletromagnética externa ou problemas no circuito de aterramento.
Se compararmos um circuito a uma rodovia, a interferência no modo diferencial é como um carro dirigindo na direção errada – relativamente fácil de manusear. A interferência de modo comum, entretanto, é como se toda a estrada vibrasse – é mais destrutiva.
A mágica está no cancelamento e reforço do fluxo magnético.
1. Transparente aos sinais desejados (corrente de modo diferencial): Quando a corrente normal flui através dos dois enrolamentos (um de entrada, um de saída), os fluxos magnéticos gerados no núcleo são opostos e se cancelam. Assim, o indutor apresenta impedância muito baixa aos sinais normais, que passam com pouca atenuação.
2. Bloqueia fortemente a interferência (corrente de modo comum): Quando o ruído de modo comum aparece, as correntes em ambos os enrolamentos fluem na mesma direção, produzindo fluxos que também fluem na mesma direção. Os fluxos aumentam, fazendo com que a indutância aumente dramaticamente. O estrangulador apresenta então uma impedância muito elevada ao ruído, absorvendo-o ou bloqueando-o eficazmente.
Na era digital atual, desde a comunicação USB e a transmissão HDMI de alta definição até a eletrônica automotiva CAN bus, as bobinas de modo comum são essenciais onde quer que estejam envolvidos sinais de alta velocidade. Suas funções específicas incluem:
1. Melhorando a qualidade do sinal – Em interfaces como USB, Type-C e HDMI, eles filtram efetivamente o ruído de modo comum de alta frequência, garantindo a integridade dos dados e reduzindo as taxas de erro.
2. Suprimindo a radiação EMC - Ajudando os produtos a passarem nos testes de EMC (compatibilidade eletromagnética). Muitos produtos são reprovados nos testes de emissão radiada durante a certificação, e a adição de um indutor de modo comum adequado geralmente resolve o problema.
3. Proteção de circuitos – Evita que descargas eletrostáticas externas ou ruídos de alta frequência entrem no equipamento e danifiquem chips ou causem falhas no sistema.
Eletrônica Co. de Guangdong Haoer, Ltd. não apenas fornece componentes indutores padrão, mas também está comprometida em oferecer soluções EMC completas. Se você estiver enfrentando problemas com interferência de equipamento, filtragem insuficiente ou restrições de espaço, entre em contato conosco para obter amostras personalizadas e suporte técnico.
-
