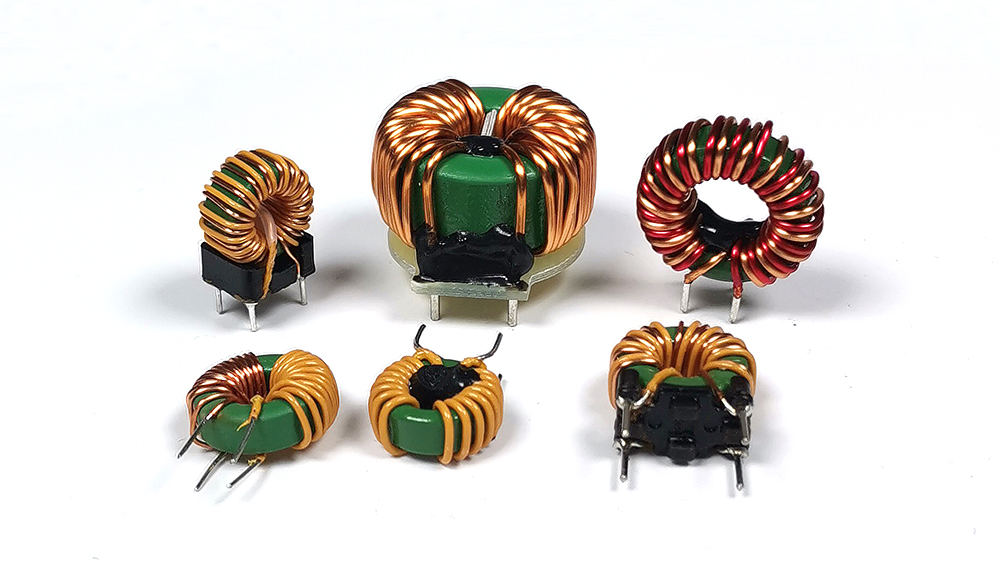

Indutores toroidais de alta potência: escolha o que cabe, não o que custa mais

Na indústria atual de eletrônica de potência – com tendências para maior densidade de potência e miniaturização – a seleção adequada de componentes magnéticos afeta diretamente a eficiência e o aumento de temperatura. Muitos compradores acreditam erroneamente que um preço mais alto significa melhor desempenho. Este artigo discute como selecionarindutores toroidais de alta potênciae encontrar o equilíbrio certo entre desempenho e custo.

Etapa 1: compreender os requisitos reais por trás dos parâmetros

Indutores toroidais de alta potênciasão usados ​​em inversores fotovoltaicos, conversores de armazenamento de energia, SMPS de alta potência e carregadores EV. Eles devem suportar dezenas a centenas de amperes de polarização CC enquanto mantêm características estáveis ​​em altas frequências de comutação.

Dois parâmetros são frequentemente confundidos:

● Corrente de saturação (Isat) – Indica quanta indutância permanece sob picos de corrente. Uma vez saturado o núcleo, a indutância cai drasticamente, perdendo a supressão de ondulação e possivelmente acionando a proteção do circuito. A prática de engenharia geralmente permite uma queda de indutância de 20 a 30% na corrente de pico.
● Corrente de aumento de temperatura (Irms) – Relacionada à geração de calor. A perda de cobre (I² × DCR) e a perda do núcleo são as principais fontes de calor. O aumento excessivo da temperatura reduz a vida útil do indutor e afeta os componentes circundantes.

Dica: Forneça formas de onda de corrente reais em vez de apenas classificações de potência para melhorar o sucesso da seleção na primeira passagem.

Etapa 2: Escolha o material de núcleo correto

O material principal determina os limites de desempenho. Opções comuns para alta potência:

● Sendust (Fe-Si-Al) – Ideal para armazenamento de energia de alta potência. Seu entreferro distribuído oferece excelente capacidade de polarização DC. A magnetostrição próxima de zero elimina o ruído audível. Bom para fontes de alimentação de servidores e equipamentos industriais.
● Ferrite – Baixa perda em alta frequência e custo mais baixo, mas apresenta saturação difícil e armazenamento de energia deficiente. Requer lacunas em aplicações de alta potência, o que aumenta a complexidade do processo e o fluxo de vazamento.
● Pó de ferro – Custo mais baixo, adequado para filtragem não crítica ou aplicações de baixa frequência com menos espaço limitado.

Nem todo circuito precisa do caro Sendust. Escolha com base nos requisitos reais.

Etapa 3: preste atenção aos detalhes de enrolamento e montagem

Indutores de alta potência usam fio magnético grosso ou fio Litz. A uniformidade do enrolamento afeta a capacitância parasita e o fator Q.

A montagem mecânica também é importante. Toróides não fixados podem desgastar o isolamento sob vibração, causando curto-circuitos. As opções de proteção incluem placas de base, tubos termorretráteis ou revestimento de epóxi.

Conclusão

Selecionandoindutores toroidais de alta potênciatrata-se de correspondência precisa de parâmetros técnicos. Um bom fornecedor fornece não apenas produtos qualificados, mas também suporte inicial de design. Escolha o que se adapta à sua aplicação – não necessariamente o que custa mais.
