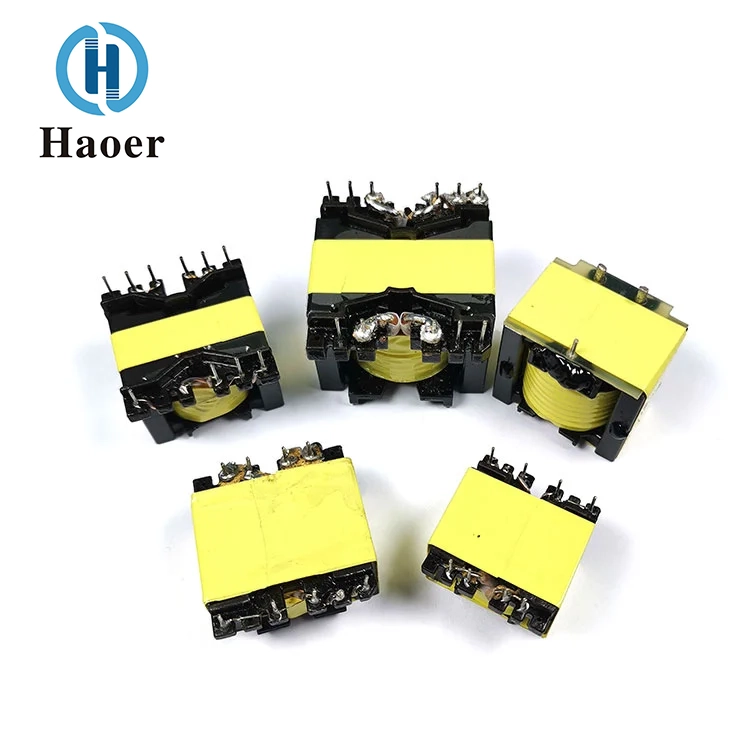

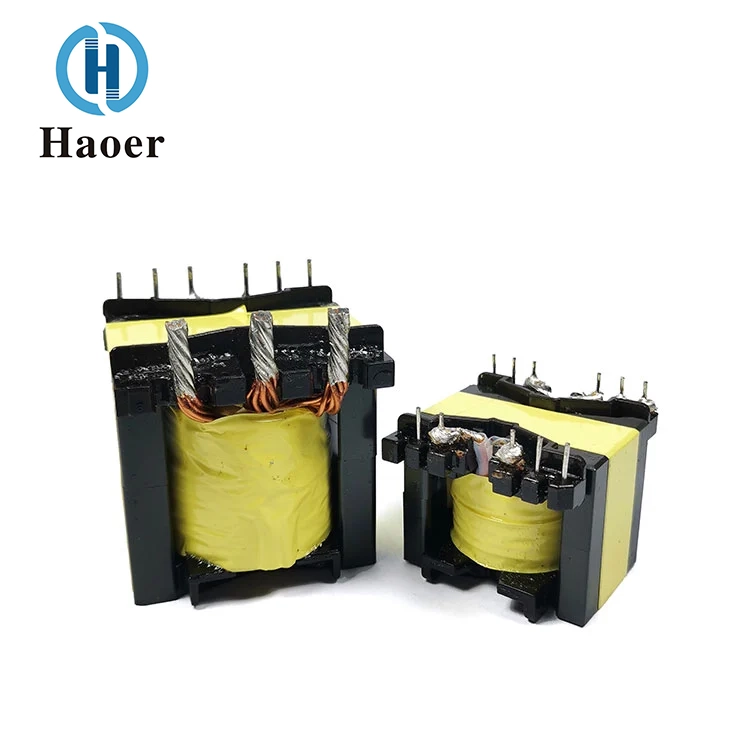

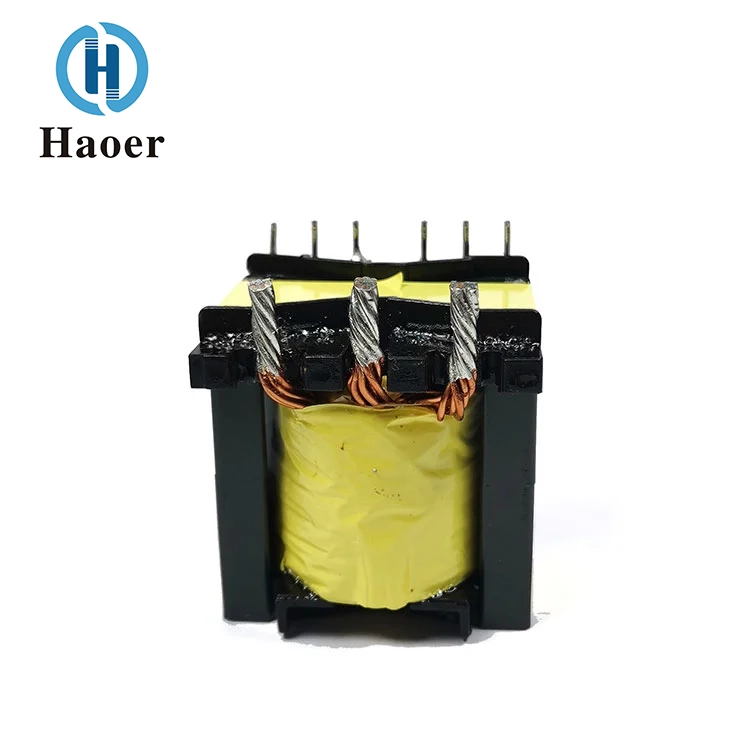

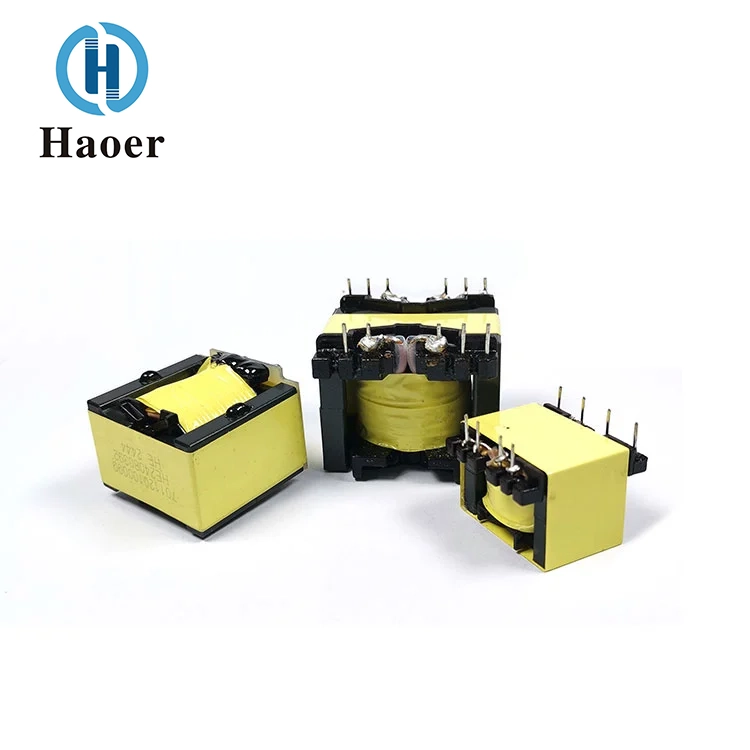

O transformador de alta frequência da fonte de alimentação do inversor PQ da China fornecido pelo fabricante Haoer suporta uma ampla faixa de frequência de 20kHz a 500kHz. A potência de saída pode ser configurada de forma flexível na faixa de 15W a 1000W e possui forte adaptabilidade. Sua faixa de temperatura operacional é de -40°C a +125°C, o que é adequado para ambientes severos de alta e baixa temperatura; a temperatura de armazenamento é de -25 ℃ a 85 ℃, podendo ser armazenada por muito tempo sob uma faixa de umidade relativa de 30% a 95%, demonstrando boa estabilidade ambiental.
Características: Excelente desempenho de blindagem magnética, estrutura compacta, alta potência, alta eficiência, baixo vazamento magnético, forte capacidade anti-interferência, etc.
PQ2016/ PQ2020/ PQ2620/PQ2625 /PQ3225 /PG3230 /PQ3535 /PQ4040 /PQ5050
| 1. Frequência operacional: | 20 kHz - 500 kHz |
| 2. Potência de saída: | 15 a 1000W |
| 3. Temperatura operacional: | -40°C a +125°C |
| 4. Temperatura de armazenamento: | -25°C a +85°C |
| 5. Umidade de armazenamento: | 30% - 95% |
O transformador de alta frequência da fonte de alimentação do inversor PQ é um componente magnético projetado especificamente para circuitos de conversão de energia de alta frequência (com frequência de trabalho acima de 20kHz). Ele utiliza campos magnéticos alternados de alta frequência para obter transformação de tensão, transmissão de energia e isolamento de circuito. É um componente central em dispositivos eletrônicos de potência modernos, como fontes chaveadas, inversores e novos conversores de energia.
Comparados com os transformadores de frequência de potência tradicionais, os transformadores de alta frequência têm as seguintes características e vantagens notáveis:
Alta eficiência e tamanho pequeno: De acordo com o princípio da indução eletromagnética, quanto maior a frequência de trabalho, menor será a área da seção transversal do núcleo magnético e o número de voltas da bobina necessárias para transferir a mesma potência. Portanto, sob as mesmas condições de energia, o volume e o peso dos transformadores de alta frequência podem ser mais de uma ordem de grandeza menores que os dos transformadores de frequência de potência, alcançando a miniaturização e a leveza dos equipamentos de alimentação.
Excelente desempenho: O design de alta frequência reduz efetivamente a perda de histerese de materiais magnéticos e a perda de corrente parasita das bobinas. Combinado com materiais de núcleo magnético de baixa perda (como ferrita, amorfo e nanocristalino) e fios multifilamentos torcidos como fios Litz, a eficiência geral de conversão de energia é extremamente alta.
Ampla faixa de temperatura operacional: O design do transformador de alta frequência da fonte de alimentação do inversor PQ é capaz de se adaptar a ambientes agressivos. Por exemplo, ele pode operar em uma faixa de temperatura de -40°C a +125°C, garantindo operação estável sob temperaturas extremamente altas e baixas.
Ampla compatibilidade de aplicações: Sua faixa de frequência operacional é extensa (por exemplo, de 20kHz a 500kHz) e a potência de saída cobre de 15W a 1000W e até mais, permitindo a satisfação flexível dos requisitos de diferentes topologias (como direta, reversa, ressonante LLC) e níveis de potência.
Conversores DC-DC, fontes de alimentação LED, fontes de alimentação inversoras, fontes de alimentação UPS
| PARTE NO. | PINOS TERMINAIS | Dimensões em mm (polegadas) | ||||||
| A | B | C±0,5 | D±0,5 | E | E1 | F | ||
| PQ2016 | 14 | 18.5 | 23.2 | 20.3 | 4 | 5 | 3.8 | 23.1 |
| PQ2020 | 14 | 22.3 | 23 | 20.3 | 4 | 5 | 3.8 | 23 |
| PQ2620 | 12 | 20 | 29.3 | 25.4 | 4 | 7.7 | 3.8 | 26.6 |
| PQ2625 | 12 | 28.5 | 29.6 | 25.5 | 4 | 7.62 | 3.8 | 27 |
| PQ3220 | 12 | 23.5 | 34.4 | 30.7 | 4 | 7.62 | 5.08 | 32.4 |
| PQ3230 | 12 | 33.5 | 34.2 | 30.7 | 4 | 7.52 | 5.08 | 32.3 |
| PQ3535 | 12 | 37.5 | 39.1 | 35.6 | 5 | 10.16 | 5.08 | 35 |
| PQ4040 | 12 | 41.5 | 42 | 38 | 5 | 15 | 5 | 40 |
foi fundada em 2008. Somos um fabricante profissional especializado em transformadores de alta frequência, dispositivos de filtragem, indutores e outros componentes magnéticos. Nossos produtos são amplamente utilizados em iluminação, eletrodomésticos, energia fotovoltaica, sistemas UPS, eletrônica automotiva, equipamentos de comunicação de rede, periféricos de computador e diversas fontes de alimentação de comutação.

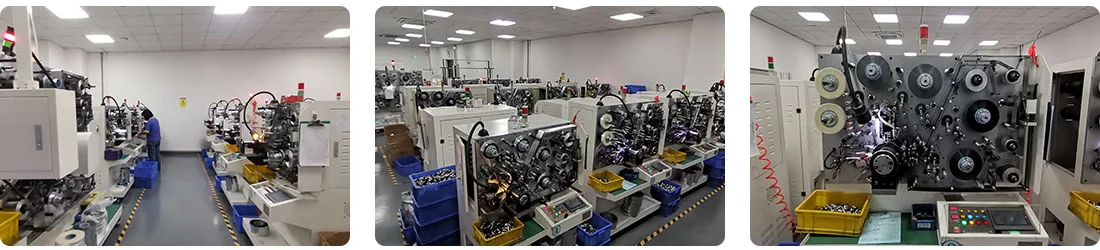

Após anos de desenvolvimento, a empresa introduziu totalmente equipamentos de produção automatizados e vários instrumentos de teste de alta precisão. Com diversas bases de produção em Foshan, Guangdong, e uma força de trabalho de mais de 1.000 funcionários, nossa capacidade de produção anual de transformadores, filtros e indutores excede 100 milhões de unidades.
