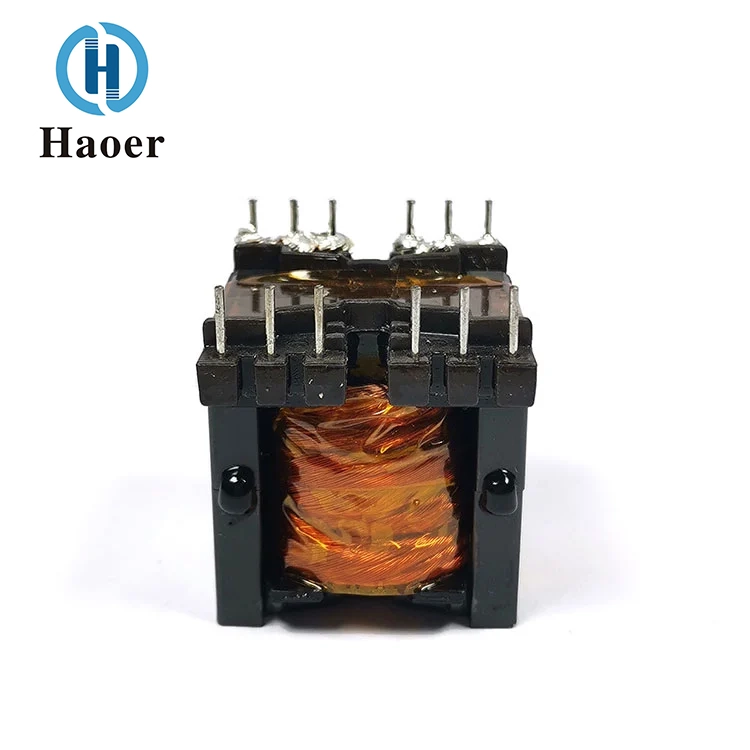

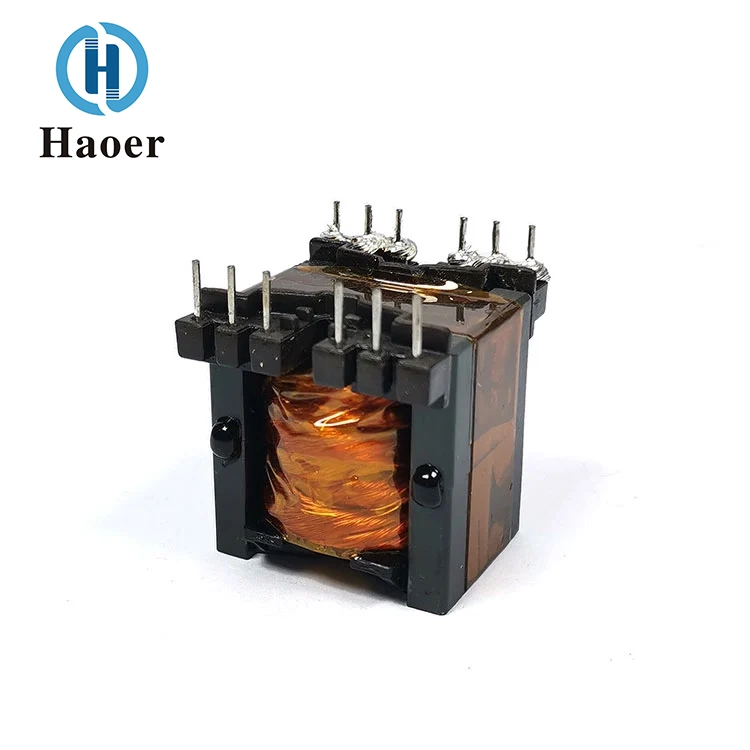

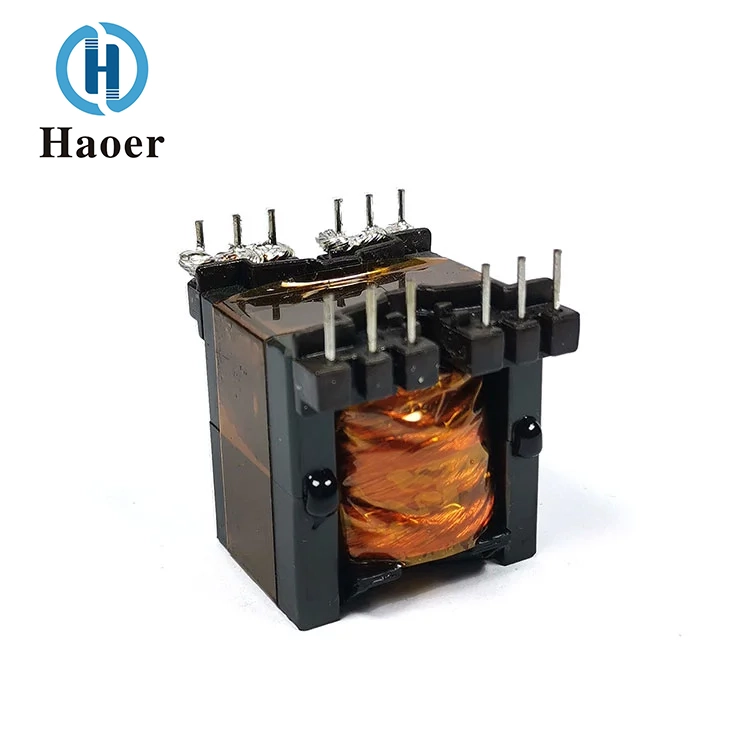

O transformador vertical de alta frequência para fonte de alimentação de comunicação fornecido pela Haoer Factory suporta uma ampla faixa de frequência de 20kHz a 500kHz. A potência de saída pode ser configurada de forma flexível na faixa de 15W a 1000W e possui forte adaptabilidade. Sua faixa de temperatura operacional é de -40°C a +125°C, o que é adequado para ambientes severos de alta e baixa temperatura; a faixa de temperatura de armazenamento é de -25 ℃ a 85 ℃, podendo ser armazenado por muito tempo sob umidade relativa de 30% a 95%, demonstrando excelente estabilidade ambiental.
| 1. Frequência operacional | 20 kHz - 500 kHz |
| 2. Potência de saída | 15 a 1000W |
| 3. Temperatura operacional | -40°C a +125°C |
| 4. Temperatura de armazenamento | -25°C a +85°C |
| 5. Umidade de armazenamento | 30% - 95% |
Excelente desempenho de blindagem magnética, estrutura compacta, alta potência, alta eficiência, baixo vazamento magnético, forte capacidade anti-interferência, etc.
PQ2016/ PQ2020/ PQ2620/PQ2625 /PQ3225 /PG3230 /PQ3535 /PQ4040 /PQ5050
Os transformadores de alta frequência são os principais componentes de conversão e isolamento de energia dos modernos dispositivos eletrônicos de potência. São transformadores especiais projetados especificamente para circuitos de comutação de alta frequência (normalmente acima de 20 kHz). Eles utilizam as mudanças rápidas do campo magnético alternado de alta frequência no núcleo para alcançar com eficiência a conversão de tensão, transmissão de energia e isolamento elétrico entre entrada e saída.
Em comparação com os transformadores de frequência industrial tradicionais, suas vantagens mais significativas residem na miniaturização, no design leve e na alta eficiência. De acordo com os princípios físicos, quanto maior a frequência de trabalho, menor será o tamanho do núcleo magnético e o número de voltas da bobina necessárias para transferir a mesma potência. Portanto, sob a mesma potência, o volume e o peso dos transformadores de alta frequência podem ser significativamente reduzidos, promovendo assim o desenvolvimento de todo o equipamento de fonte de alimentação em uma direção mais compacta e leve. Ao mesmo tempo, ao combinar ferrite de baixa perda, núcleos magnéticos amorfos ou nanocristalinos, bem como processos de enrolamento otimizados, sua eficiência de conversão de energia é extremamente alta, reduzindo efetivamente o aumento da temperatura do sistema e o consumo de energia.
Possui uma ampla gama de adaptabilidade de trabalho, como suporte a faixas de frequência de 20kHz a 500kHz ou até mais amplas, com cobertura de energia variando de dezenas de watts a vários quilowatts e capaz de suportar ambientes de trabalho severos de -40°C a +125°C. Essa flexibilidade permite que ele se adapte perfeitamente a várias topologias de fonte de alimentação de switch convencionais, como flyback, forward e LLC ressonante.
Atualmente, os transformadores de alta frequência têm sido amplamente aplicados em campos-chave, como adaptadores de energia comutados, fontes de alimentação industriais/de comunicação, novos inversores de energia, carregadores montados em veículos para veículos elétricos, equipamentos médicos de última geração e drivers de LED. Eles são componentes essenciais indispensáveis para melhorar a densidade de potência, a confiabilidade e a eficiência energética dos equipamentos.
Conversores DC-DC, fontes de alimentação LED, fontes de alimentação inversoras, fontes de alimentação UPS
| PARTE NO. | PINOS TERMINAIS | Dimensões em mm (polegadas) | ||||||
| A | B | C±0,5 | D±0,5 | E | E1 | F | ||
| PQ2016 | 14 | 18.5 | 23.2 | 20.3 | 4 | 5 | 3.8 | 23.1 |
| PQ2020 | 14 | 22.3 | 23 | 20.3 | 4 | 5 | 3.8 | 23 |
| PQ2620 | 12 | 20 | 29.3 | 25.4 | 4 | 7.7 | 3.8 | 26.6 |
| PQ2625 | 12 | 28.5 | 29.6 | 25.5 | 4 | 7.62 | 3.8 | 27 |
| PQ3220 | 12 | 23.5 | 34.4 | 30.7 | 4 | 7.62 | 5.08 | 32.4 |
| PQ3230 | 12 | 33.5 | 34.2 | 30.7 | 4 | 7.52 | 5.08 | 32.3 |
| PQ3535 | 12 | 37.5 | 39.1 | 35.6 | 5 | 10.16 | 5.08 | 35 |
| PQ4040 | 12 | 41.5 | 42 | 38 | 5 | 15 | 5 | 40 |
foi fundada em 2008. Somos um fabricante profissional especializado em transformadores de alta frequência, dispositivos de filtragem, indutores e outros componentes magnéticos. Nossos produtos são amplamente utilizados em iluminação, eletrodomésticos, energia fotovoltaica, sistemas UPS, eletrônica automotiva, equipamentos de comunicação de rede, periféricos de computador e diversas fontes de alimentação de comutação.

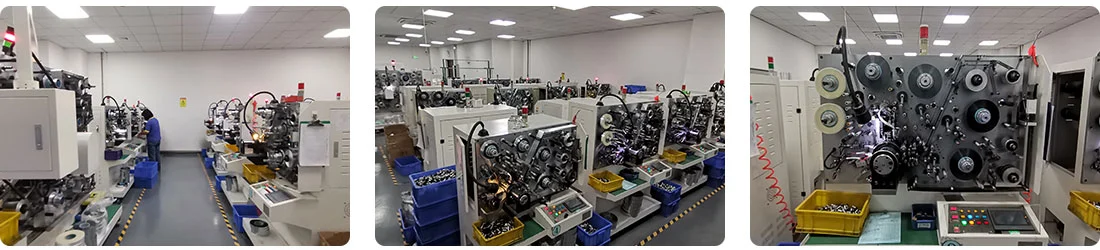

Após anos de desenvolvimento, a empresa introduziu totalmente equipamentos de produção automatizados e vários instrumentos de teste de alta precisão. Com diversas bases de produção em Foshan, Guangdong, e uma força de trabalho de mais de 1.000 funcionários, nossa capacidade de produção anual de transformadores, filtros e indutores excede 100 milhões de unidades.
Apoiada por uma equipe experiente e dinâmica, a empresa obteve as certificações dos sistemas de segurança e qualidade CQC, UL, ISO 9000 e TS 16949. Aderindo aos princípios de inovação tecnológica, qualidade em primeiro lugar, supremacia de serviço e cooperação ganha-ganha, a Haoer está comprometida em se fortalecer e em buscar a excelência.
Comprador t**5: Este transformador tem uma relação custo-benefício extremamente alta. Eu usei e parece muito estável. Vale a pena o preço!
Comprador ** u: O transformador de alta frequência tem um bom desempenho, é fácil de instalar e muito estável de usar. Eu recomendo!
Comprador j **y: Depois de receber o produto, fiquei satisfeito. A qualidade do transformador é boa e funciona de forma estável. Esta foi uma experiência de compra muito satisfatória!
Comprador r ** 8: O serviço é excelente e o preço é razoável.
F ** e do comprador: O atendimento ao cliente é extremamente paciente, o preço é acessível, a qualidade é boa e a entrega é rápida. Estou bastante satisfeito com isso!
Você aceita pedidos de amostra?
Sim, aceitamos pedidos de amostra. Os custos das amostras e transporte devem ser suportados pelos clientes.
Você pode personalizar capacitores de acordo com nossos requisitos?
Sim, podemos personalizar capacitores em termos de capacitância, embalagem, disposição de pinos, etc. com base na sua situação específica.
Quais são seus principais produtos?
Produzimos principalmente séries de transformadores de alta frequência, séries de indutores, módulos eletrônicos e outros componentes eletrônicos.
Os produtos estão em conformidade com os padrões de certificação internacionais?
Nossos produtos obtiveram certificações como CE, RoHS e UL e atendem aos padrões de exportação.
