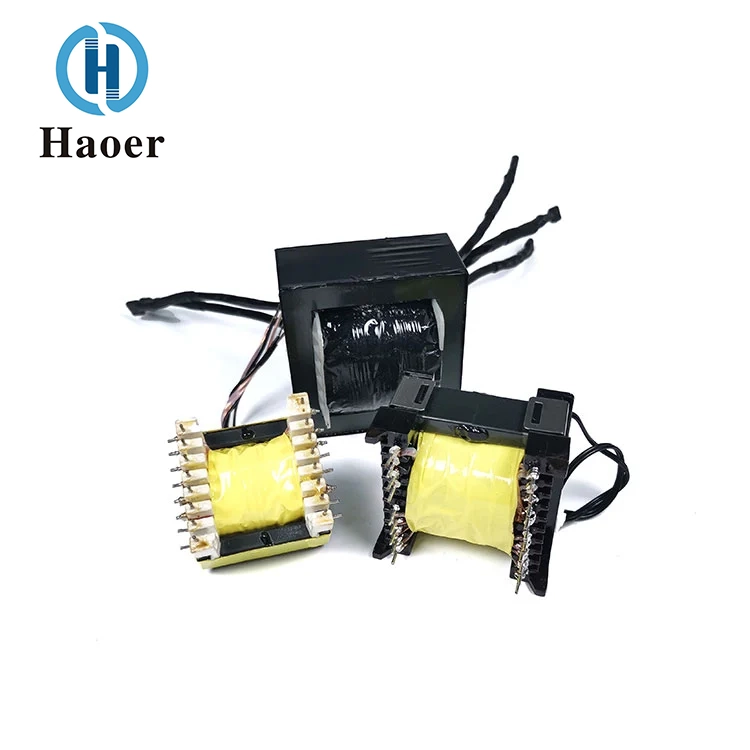

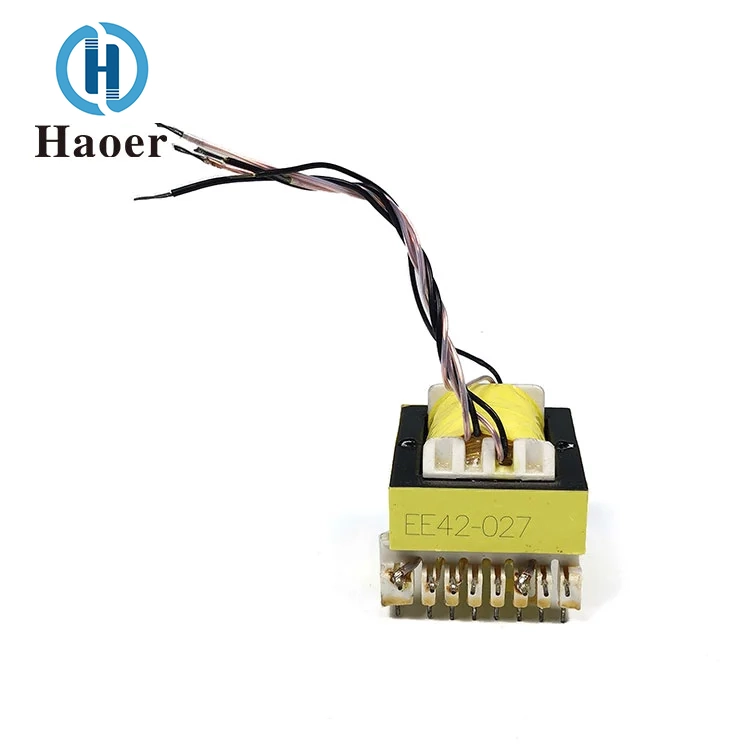

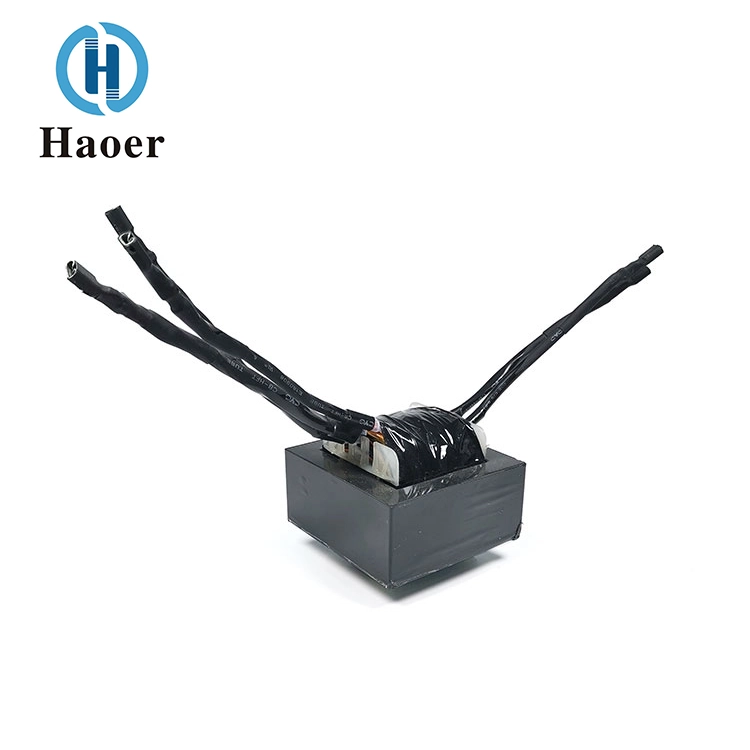

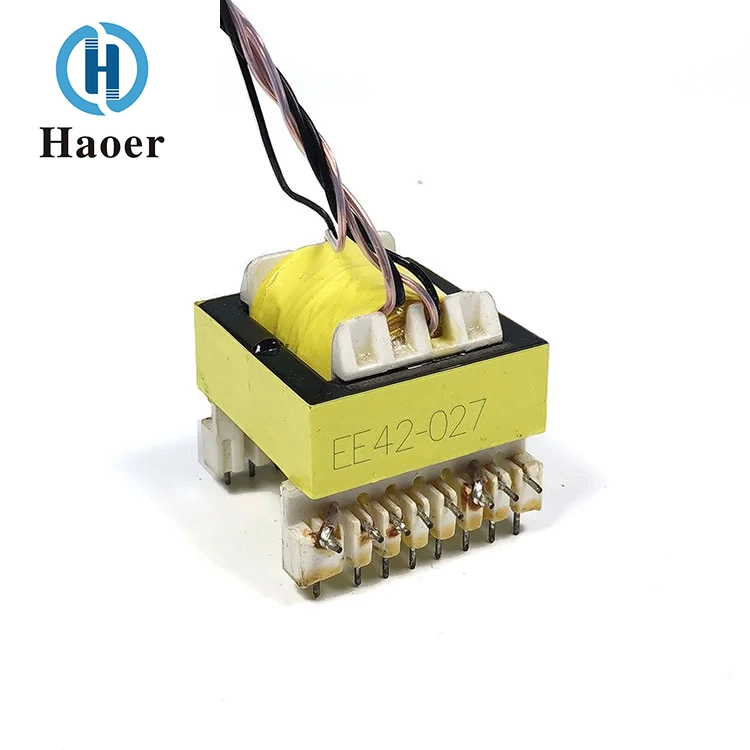

O transformador de alta frequência flyline da fonte de alimentação do driver LED da China produzido pela Haoe é um transformador de alta frequência projetado especificamente para unidades de iluminação LED. Sua principal característica reside no uso de um processo especial "flyline". Aqui, “flyline” não é uma modificação temporária, mas uma parte integrante do design original do produto. Refere-se ao uso de fios isolados independentes para soldar e conectar pinos específicos na estrutura do transformador para completar o complexo layout do enrolamento.
Este projeto tem como objetivo principal permitir a realização flexível de múltiplas saídas ou atender aos requisitos de segurança do isolamento de alta tensão dentro do espaço compacto da fonte de alimentação de LED. O flyline resolve efetivamente o problema de espaço de enrolamento interno insuficiente e, ao usar fios isolados de alta especificação, garante que os circuitos primário e secundário possam suportar uma tensão de isolamento de segurança de até vários milhares de volts, atendendo a certificações rigorosas como UL e CE.
Portanto, é um componente central de alta frequência que foi certificado e garante desempenho, segurança e eficiência de espaço através do uso de fios jumper como processo chave.
Possui alta resistência à pressão inicial e secundária, forte capacidade anti-interferência e atende aos requisitos de certificação de especificações, mas não é conveniente para operações de produção.
Especificação: fio de jumper EE / fio de jumper EPC / fio de jumper EFD / fio de jumper EF / fio de jumper PQ, etc.
É amplamente utilizado em pequenas placas de controle de eletrodomésticos, fontes de alimentação comutadas, conversores DC-DC, fontes de alimentação de LED, equipamentos de rede, eletrônicos automotivos, adaptadores de energia, etc.
| Frequência operacional | 20 kHz - 500 kHz |
| Potência de saída | 0,5 a 500 watts |
| Temperatura operacional | -40°C a +125°C |
| Temperatura de armazenamento | -25°C a +85°C |
| Umidade de armazenamento | 30% - 95% |
Nosso transformador de alta frequência flyline para fonte de alimentação de driver LED possui excelente adaptabilidade ambiental e pode operar de forma estável dentro da faixa de temperatura de trabalho severa de -40 ℃ a +125 ℃. Também é adequado para ambientes de armazenamento com faixa de umidade de -25°C a +85°C e 30% a 95%. Ele pode lidar com várias condições complexas externas e internas. O produto cumpre rigorosamente as normas de segurança. O flyline é equipado com mangas de isolamento de alta qualidade para garantir a confiabilidade do isolamento, suprimir efetivamente a interferência EMI e garantir a segurança, conformidade e saída estável da fonte de alimentação do driver de LED. Isto proporciona uma garantia fundamental para o funcionamento eficiente e duradouro das lâmpadas LED.
| PARTE NO. | PINOS TERMINAIS | Dimensões em mm (polegadas) | TIPO | |||||
| A | B | C±0,5 | D±0,5 | E±0,5 | F | |||
| EE-8.3 | 6 | 8 | 8 | 6 | 4 | 2.5 | 8.3 | V |
| EE-10 | 8 | 11.5 | 10.2 | 8 | 4 | 2.5 | 10.2 | V |
| EE-13 | 10 | 12 | 12.5 | 8.5 | 4 | 2.5 | 13 | V |
| EE-16-1 | 6 | 14.8 | 13.3 | 9 | 4 | 3 | 16 | V |
| EE-16-2 | 10 | 15.4 | 13 | 10.5 | 4 | 3.2 | 17.1 | V |
| ENGUIA-16 | 10 | 28.5 | 16 | 12.3 | 4 | 4.3 | 21.9 | V |
| EE-19-1 | 8 | 17.6 | 16 | 10 | 4 | 5 | 19 | V |
| EE-19-2 | 10 | 17.2 | 16.2 | 13 | 4 | 3.9 | 20 | V |
| ENGUIA-19 | 10 | 31.5 | 16 | 10.5 | 4 | 4 | 21.1 | V |
| ENGUIA-19-1 | 10 | 15.6 | 30 | 24.1 | 4 | 3.5 | 21 | H |
| EE-25-1 | 6 | 20 | 18.2 | 12.5 | 4 | 6.3 | 25.2 | V |
| EE-25-2 | 8 | 21.7 | 17.5 | 12.6 | 4 | 5 | 25.2 | V |
| EE-25-3 | 10 | 22.2 | 25 | 15.4 | 4 | 5 | 26.1 | H |
| ENGUIA-25 | 8 | 35.3 | 17.5 | 12.5 | 4 | 5 | 25.2 | V |
| EE-30 | 10 | 21 | 29.2 | 25.2 | 4 | 5 | 30 | H |
| EE-40 | 14 | 27.6 | 30.5 | 25.8 | 4 | 5 | 40 | H |
| EE-42/15-1 | 12 | 33.8 | 44 | 35.5 | 4 | 5 | 42 | H |
| EE-42/15-2 | 16 | 41.3 | 48 | 37.7 | 4 | 5 | 42 | H |
| EE-42/15-3 | 18 | 48.7 | 32 | 27.5 | 4 | 5 | 45.1 | V |
| EE-42/20-1 | 12 | 45 | 39.8 | 32.5 | 4 | 5 | 42 | V |
| EE-42/20-2 | 16 | 44.2 | 50 | 37.8 | 4 | 5 | 42.2 | H |
| EE-42/20-3 | 18 | 44.1 | 37 | 27.3 | 4 | 5 | 45.3 | V |
| EE-55 | 20 | 50 | 50 | 45.5 | 4 | 5 | 55 | H |
| EE-65 | 16 | 55.2 | 51.8 | 45 | 4 | 5 | 65 | H |
| Nota: TIPO HORIZONTAL “H” (Tipo Quarto) TIPO VERTICAL "V" (Tipo Vertical) |
||||||||
Com forte presença industrial desde 2008, a Guangdong Haoer Electronics Co., Ltd. se destaca como produtora especializada de componentes magnéticos de precisão. Nossos principais produtos – transformadores, filtros e indutores de alta frequência – são essenciais para aplicações avançadas em iluminação, eletrodomésticos, energia fotovoltaica, UPS, sistemas automotivos e comunicações de rede.

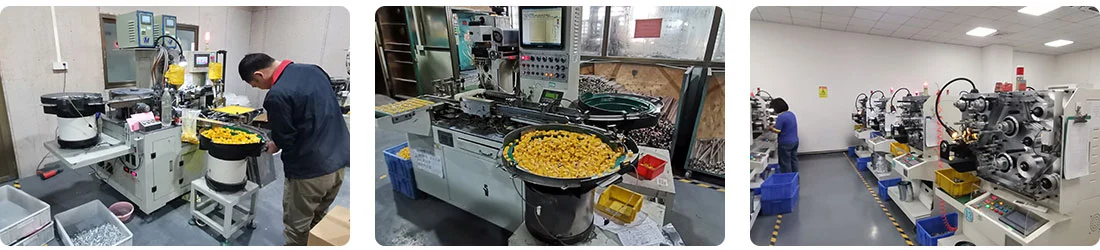

O crescimento da empresa é marcado por capacidades de produção significativas: várias unidades de produção em Foshan, uma força de trabalho superior a 1.000 pessoas e um volume de produção anual de mais de 100 milhões de unidades. Nosso investimento em automação e testes de precisão, aliado a certificações como CQC, UL, ISO 9000 e TS 16949, reflete nossa dedicação à excelência.
Guiada pelos princípios de inovação, liderança de qualidade e sucesso colaborativo, a Haoer continua a fortalecer a sua experiência e a contribuir para as necessidades crescentes da indústria eletrónica global.
Oferecemos suporte de serviço profissional abrangente durante todo o processo. Todos os produtos desfrutam de um período de garantia padrão. No caso de problemas de qualidade não humanos dentro do escopo da garantia, estão disponíveis serviços gratuitos de reparo ou substituição. Uma equipe técnica profissional está equipada para fornecer serviços de consultoria técnica, como orientação de instalação e comissionamento, diagnóstico de falhas, etc., com respostas rápidas e eficientes. Ao mesmo tempo, é estabelecido um arquivo pós-venda completo para monitorar continuamente o status de uso do produto. Para clientes que compram em grandes quantidades, soluções pós-venda personalizadas podem ser fornecidas para garantir proteção abrangente dos direitos do cliente e operação estável do produto!
Os pequenos pacotes serão enviados por correio, como DHL, UPS, TNT, FedEx, etc. Também podemos providenciar transporte aéreo ou marítimo de acordo com suas necessidades.
Pergunta: Você é uma fábrica ou uma empresa comercial?
Resposta: Somos um fabricante com nossa própria fábrica e também fornecemos serviços completos de cadeia de suprimentos.
Pergunta: Vocês oferecem serviços ODM e OEM?
Resposta: Sim, ODM e OEM são bem-vindos.
Pergunta: Quais são seus principais produtos?
Resposta: Produzimos principalmente séries de transformadores de alta frequência, séries de indutores, módulos eletrônicos e outros componentes eletrônicos.
Pergunta: Você pode fornecer amostras?
Resposta: Sim, mas a complexidade e a quantidade das amostras determinarão se será necessária uma taxa.
Pergunta: Quanto tempo leva para o pedido ser entregue?
Answer: Isso depende da complexidade e quantidade do produto. Geralmente leva de 2 a 4 semanas.
