Com o rápido desenvolvimento da tecnologia de eletrônica de potência, novas tecnologias de energia e tecnologia de comunicação, os cenários de aplicação de transformadores de alta frequência têm se expandido continuamente. Eles se estenderam do campo tradicional de fonte de alimentação comutada para vários campos de ponta, como data centers de IA, novas energias, comunicação 5G e eletrônicos montados em veículos. Suas principais vantagens de miniaturização, alta eficiência e resposta rápida os tornaram componentes essenciais indispensáveis em vários sistemas eficientes de conversão de energia. Ao mesmo tempo, uma seleção razoável e uma utilização adequada também são cruciais para aproveitar plenamente o seu desempenho e prolongar a sua vida útil.

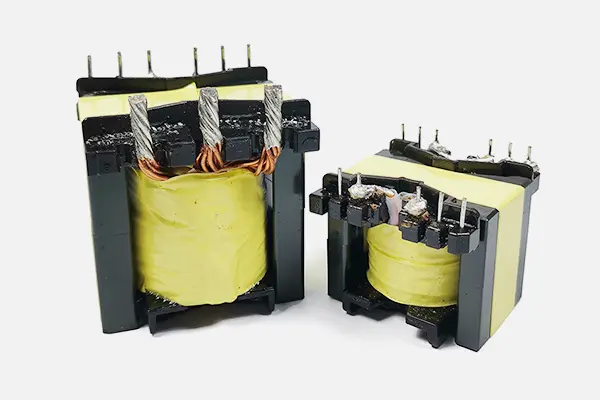

No campo de fontes de alimentação chaveadas, os transformadores de alta frequência são os componentes principais e são amplamente utilizados em dispositivos como carregadores de computador/telefone celular, fontes de alimentação de servidores e fontes de alimentação de LED. Devido à sua operação em alta frequência, o volume e o peso dos transformadores podem ser significativamente reduzidos, a densidade de potência pode ser aumentada e as perdas de cobre e de ferro podem ser diminuídas. A eficiência normalmente pode atingir mais de 90%, atendendo perfeitamente aos requisitos de dispositivos eletrônicos portáteis e fontes de alimentação miniaturizadas. Por exemplo, a miniaturização de carregadores de telemóveis é atribuída principalmente à aplicação de transformadores de alta frequência, que aumentam a frequência de funcionamento para várias dezenas de kHz ou mesmo níveis de MHz, reduzindo significativamente o tamanho do carregador e tornando-o mais portátil.

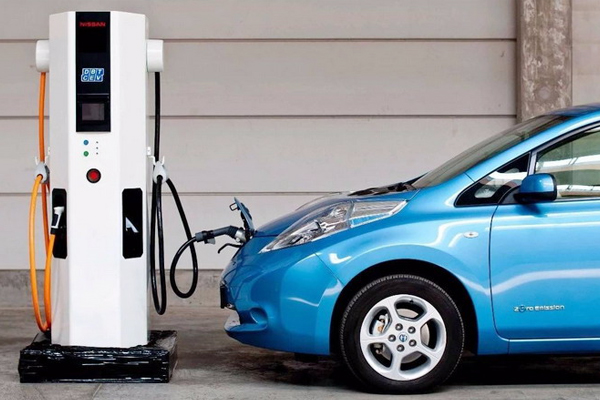

Os campos de novas energias e eletrônica de potência são importantes cenários de aplicação para transformadores de alta frequência, incluindo principalmente inversores fotovoltaicos e estações de carregamento de veículos elétricos. Nos inversores fotovoltaicos, transformadores de alta frequência são usados para obter isolamento elétrico e aumento de tensão, convertendo a produção de eletricidade CC dos painéis solares em eletricidade CA que pode ser conectada à rede. Suas vantagens de miniaturização e leveza são adequadas aos requisitos de instalação de usinas fotovoltaicas distribuídas. Nas estações de carregamento de veículos elétricos, transformadores de alta frequência são aplicados no módulo de conversão DC-DC para obter isolamento de alta tensão (como 400V-800V), atendendo aos rigorosos requisitos do ambiente montado no veículo em termos de volume, peso e eficiência, e ajudando a melhorar a eficiência de carregamento de veículos elétricos.
Na área de equipamentos eletrônicos e de comunicação, os transformadores de alta frequência são usados principalmente em circuitos de RF e módulos DC-DC, como correspondência de impedância e isolamento de sinal para amplificadores de estação base, bem como fonte de alimentação para equipamentos 5G e módulos ópticos. Devido à sua capacidade de suprimir eficazmente o ruído de modo comum e garantir a integridade do sinal, os transformadores de alta frequência podem atender aos requisitos de desenvolvimento da comunicação 5G para alta frequência e miniaturização, fornecendo uma garantia para a operação estável dos equipamentos de comunicação. Além disso, nos data centers de IA, os transformadores de alta frequência, como componente central dos transformadores de estado sólido, apoiam a evolução de arquiteturas de fornecimento de energia de alta densidade de potência, encurtando significativamente o link de fornecimento de energia e melhorando a eficiência do fornecimento de energia, fornecendo suporte de energia confiável para a operação estável de equipamentos de IA.
Durante o processo de utilização, os seguintes pontos devem ser observados para evitar mau funcionamento e prolongar a vida útil:
1. Controle rigorosamente os parâmetros de trabalho. Não exceda a tensão e corrente nominais para uso. Evite a saturação do núcleo magnético e aumento repentino de corrente, que pode causar superaquecimento e queima;
2. Certifique-se de que a frequência de trabalho esteja dentro da faixa projetada. Uma diminuição na frequência pode levar à saturação do núcleo magnético, enquanto um aumento na frequência intensificará a perda de ferro e a perda de alta frequência dos enrolamentos;
3. Realizar monitoramento de temperatura para garantir que a temperatura de trabalho esteja abaixo do limite do sistema de isolamento, evitando o envelhecimento dos materiais de isolamento;
4. Evite polarização de corrente contínua. Em circuitos de ponte completa e meia ponte, por meio de projeto de circuito ou estratégias de controle, evite a saturação do núcleo magnético causada por tensão de acionamento assimétrica;
5. Preste atenção à proteção ambiental. Evite umidade, poeira condutora e substâncias químicas corrosivas. Antes de usar após armazenamento de longo prazo, você pode realizar envelhecimento em baixa temperatura ou carregar gradualmente a tensão para estabilizar o desempenho.
Além disso, a instalação e o processamento de transformadores de alta frequência também requerem atenção especial: durante a instalação, devem ser fixados com firmeza para evitar desgaste das bobinas ou quebra dos pinos por vibração; durante o enrolamento, a distância de isolamento deve ser garantida para atender às normas de segurança; o tratamento de impregnação a vácuo pode aumentar a resistência mecânica, melhorar a dissipação de calor e o desempenho à prova de umidade; ao soldar os pinos, evite o superaquecimento para evitar que a solda penetre nas bobinas ou queime a camada de isolamento. No processo de teste e verificação, é necessário focar na detecção de indutância, indutância de vazamento, relação de espiras, tensão suportável de isolamento, etc.
