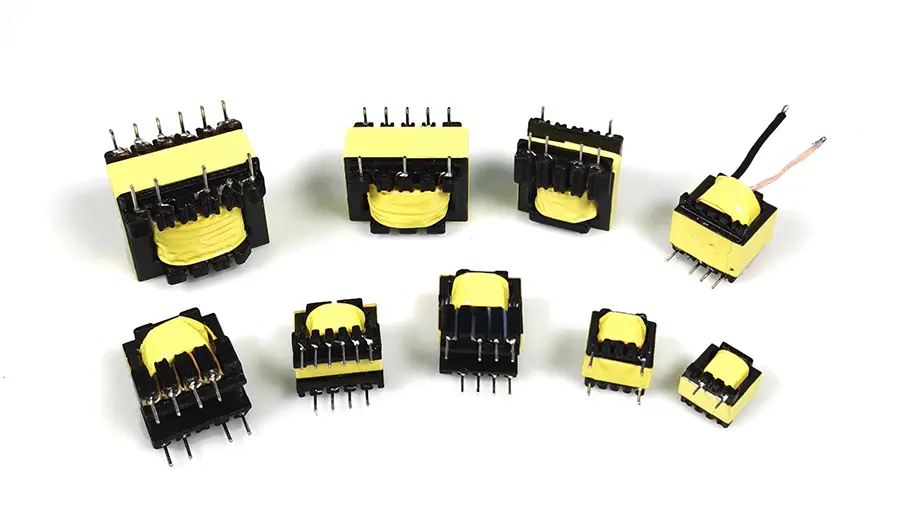

Transformadores de alta frequênciasão componentes que convertem tensão alternada, corrente e impedância característica. Quando uma corrente alternada flui através da bobina primária, um fluxo magnético alternado é gerado no núcleo de ferro (ou núcleo magnético), induzindo assim uma tensão (ou corrente) de trabalho na bobina secundária.
O transformador de alta frequência é composto por um núcleo de transformador (ou núcleo magnético) e uma bobina eletromagnética. A bobina eletromagnética possui dois ou mais enrolamentos. O enrolamento inserido na bobina é chamado de enrolamento primário e os outros enrolamentos são chamados de enrolamentos secundários. O núcleo magnético do transformador inclui núcleo magnético cilíndrico, núcleo magnético tipo RM, núcleo magnético tipo E, núcleos magnéticos tipo EC, ETD e EER, núcleo magnético tipo EP, núcleo magnético em forma de anel, núcleo magnético tipo PQ, etc. O seguinte pode fornecer uma análise detalhada.
A estrutura e os enrolamentos são basicamente encapsulados pelo núcleo magnético, resultando em excelente efeito de blindagem real contra EMI; todas as especificações dos núcleos magnéticos do tipo lata estão em conformidade com os padrões IEC e têm boa intercambialidade durante a produção; pode fornecer um tipo de quadro simples (sem inserção de pinos) e um tipo de quadro de instalação de placa PCB (com inserção de pinos); devido ao design do formato da lata, custa mais em comparação com núcleos magnéticos da mesma especificação de outros tipos; devido ao seu formato, não favorece a dissipação de calor do tubo de calor, portanto não é adequado para uso em transformadores de potência e indutores de alta potência.
Comparado com o tipo cilíndrico, os dois lados simétricos do tipo cilíndrico foram removidos. Este projeto é mais benéfico para o resfriamento de tubos de calor e para a localização de fios de grande porte; comparado ao tipo cilíndrico, economiza aproximadamente 40% do espaço de instalação; a moldura pode ser em forma de agulha ou do tipo inserção de pino; pode ser instalado com um par de clipes de ferro; o núcleo magnético tipo RM pode ser feito em formato plano (adequado para transformadores planares de corrente ou montagem direta do núcleo magnético no circuito de alimentação da placa de circuito que já foi projetado com enrolamentos); embora o efeito de blindagem não seja tão bom quanto o do tipo cilíndrico, ainda é útil.
Este tipo de núcleo magnético possui uma estrutura próxima à do tipo E e do tipo lata. Como o núcleo magnético tipo E, eles fornecem espaço suficiente para o encaixe de grandes condutores de seção transversal (adequados para a tendência atual de baixa tensão e alta corrente em fontes de alimentação comutadas); esse formato de núcleo magnético também possui boa dissipação de calor através do tubo de calor; como a coluna central é cilíndrica, em comparação com a retangular de mesma seção transversal, o comprimento de um enrolamento de volta única é reduzido em 11%, o que resulta em uma redução de 11% na perda de cobre, e também permite que o núcleo magnético forneça uma potência maior; além disso, o fato de a coluna central ser cilíndrica também evita o risco de segurança de danificar o isolamento do cabo de enrolamento durante o enrolamento devido aos cantos agudos da coluna central retangular.
O custo dos núcleos magnéticos do tipo E é muito menor. O processo de enrolamento e montagem é muito simples. Este tipo de núcleo magnético é atualmente o formato mais utilizado. No entanto, a sua desvantagem é que não pode fornecer a sua própria blindagem. Os núcleos magnéticos do tipo E podem ser instalados em diferentes direções e podem ser usados em série para obter uma potência de saída maior. Esses núcleos magnéticos podem ser feitos em formato plano (que hoje em dia é um formato de núcleo magnético muito popular para transformadores planares); eles também podem fornecer molduras sem pinos e do tipo pino; devido ao excelente resfriamento do tubo de calor e à capacidade de uso em série, a maioria dos indutores e transformadores de alta potência usa esse tipo de núcleo magnético.
A coluna central em forma de anel do núcleo magnético tipo EP possui uma estrutura tridimensional. Além da extremidade traseira que toca a placa PCB, o enrolamento é completamente fechado, resultando em excelente blindagem. Esta forma única minimiza a influência do entreferro gerado na superfície durante a montagem dos dois núcleos magnéticos e proporciona um volume maior e uma maior taxa geral de utilização do espaço.
Para os fabricantes, o núcleo magnético em forma de anel é o mais econômico. Dentre os vários núcleos magnéticos comparados entre os dois, é o de menor custo; devido à aplicação da moldura, os custos adicionais e de montagem são zero; quando apropriado, pode ser enrolado com uma bobinadeira; sua blindagem é muito boa.
O núcleo magnético do tipo PQ é projetado especificamente para indutores e transformadores usados em fontes chaveadas. O desenho do formato PQ aumenta a relação entre o volume, a área do núcleo magnético e a área total do enrolamento; tal projeto permite fornecer a maior indutância e a área máxima do enrolamento com o menor núcleo magnético; este design permite que a potência máxima de saída seja alcançada com o menor volume e peso líquido do transformador, ocupando o mínimo de espaço de instalação da PCB; pode ser fixado com um par de braçadeiras de ferro; este design razoável também torna a seção transversal do caminho magnético do núcleo magnético mais uniforme, portanto, este tipo de estrutura de núcleo magnético também reduz o número de pontos de acesso de trabalho em comparação com outros núcleos magnéticos no design geral.
