No campo da tecnologia eletrônica, os transformadores, como componentes principais para conversão de energia elétrica e transmissão de sinais, suas características de desempenho determinam diretamente a eficiência e confiabilidade dos sistemas de circuitos. Com base nas características da frequência de trabalho, os transformadores podem ser classificados em dois tipos principais: alta frequência e baixa frequência. Esses dois tipos apresentam diferenças significativas na seleção de materiais, projeto estrutural e aplicação de engenharia, que têm um impacto profundo na otimização do desempenho e na integração de sistemas de dispositivos eletrônicos modernos.

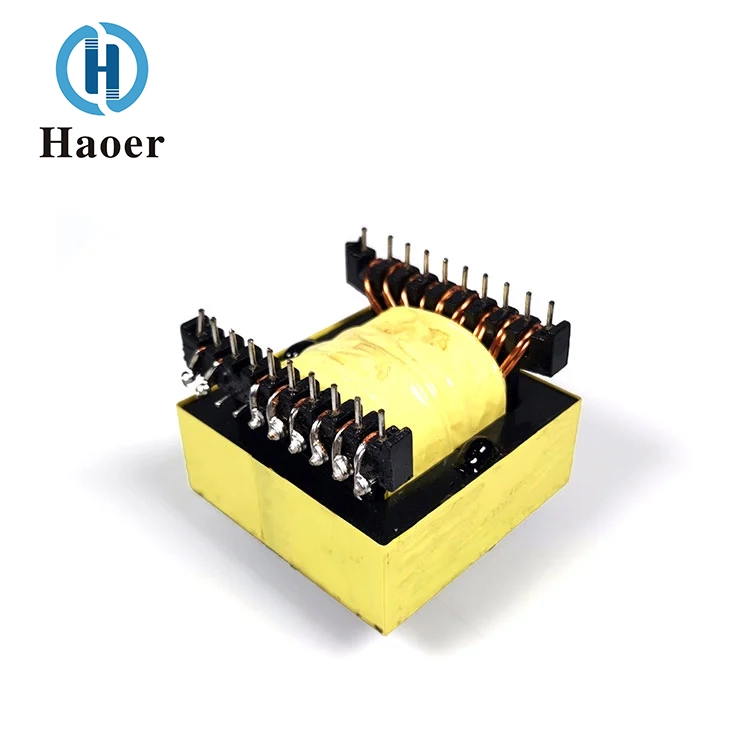

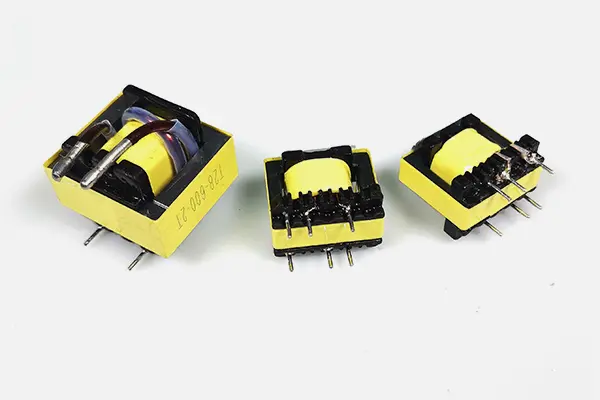

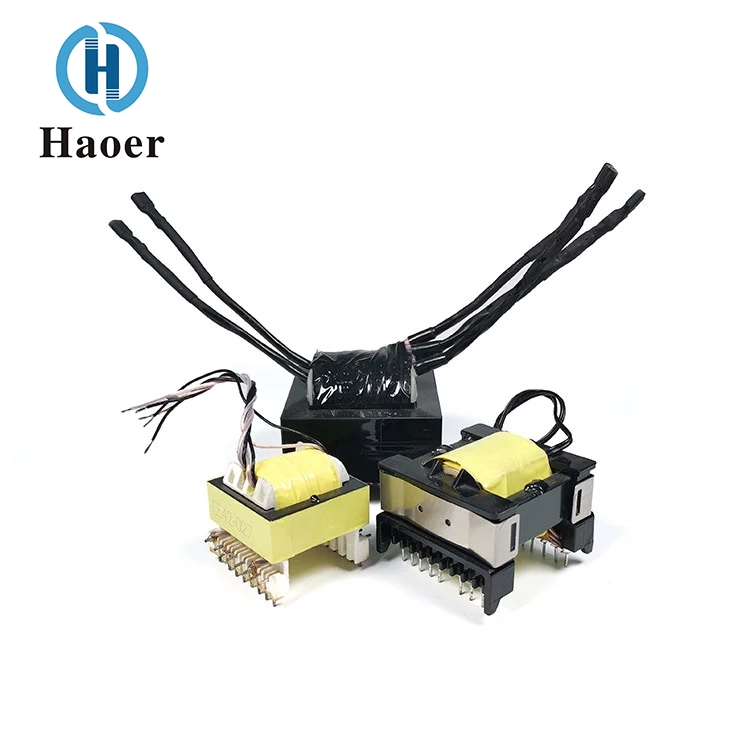

A faixa de frequência operacional dos transformadores de alta frequência normalmente varia de quilohertz a megahertz, e a seleção de seus materiais de núcleo magnético segue o princípio de minimizar as perdas de alta frequência. Os materiais de ferrita, com sua estrutura cristalina de espinélio exclusiva, exibem excelente permeabilidade magnética e baixas perdas por correntes parasitas sob condições de alta frequência, tornando-os o material preferido para transformadores de alta frequência. Núcleos magnéticos de liga amorfa ainda mais otimizados, ao quebrar o arranjo ordenado de átomos de longo alcance, reduzem a perda de histerese para menos de um décimo da dos materiais tradicionais e são particularmente adequados para aplicações de frequência ultra-alta de nível GHz. A combinação das propriedades magnéticas suaves e das capacidades de resposta de alta frequência desses materiais permite que os transformadores de alta frequência alcancem aplicações inovadoras em fontes de alimentação chaveadas, circuitos de radiofrequência e outros campos.
Os transformadores de baixa frequência permanecem dentro da faixa de frequência de potência (50/60 Hz) e seus materiais de núcleo magnético evoluíram com a tecnologia de chapa de aço silício como núcleo. As (110) chapas de aço silício de grão orientado formadas através do processo de laminação a frio podem atingir permeabilidade magnética próxima do limite teórico sob condições de frequência de energia. A estrutura laminada bloqueia efetivamente o caminho das correntes parasitas, mantendo a perda do núcleo no nível industrial de 0,5-2,0W/kg. Embora a perda aumente exponencialmente na faixa de alta frequência, ela ainda mantém uma posição insubstituível no campo de grandes transformadores de potência, com capacidade de uma única unidade atingindo o nível de MVA.
A vantagem de volume dos transformadores de alta frequência decorre do efeito de frequência da lei de indução eletromagnética de Faraday. Quando a frequência de operação aumenta, a área da seção transversal do núcleo magnético necessária para manter a mesma densidade de fluxo magnético diminui inversamente proporcional ao número de voltas da bobina. Dados experimentais mostram que quando a frequência é aumentada de 50Hz para 100kHz, o volume do transformador pode ser reduzido para 1/200 do original. Esta característica é particularmente crucial em dispositivos portáteis, como os transformadores de alta frequência nos carregadores de telemóveis, cujo volume é de apenas 5% dos transformadores de baixa frequência da mesma potência. Em termos de eficiência, os transformadores de alta frequência podem atingir uma eficiência de conversão superior a 90% sob condições de carga típicas, otimizando a relação entre perda do núcleo magnético e perda de cobre. Em comparação com os transformadores tradicionais de baixa frequência, esta eficiência é melhorada em 10-15 pontos percentuais.
As características de volume dos transformadores de baixa frequência estão intimamente relacionadas aos seus cenários de aplicação. Na área de transmissão de energia, grandes transformadores imersos em óleo com capacidade monofásica de até 800 MVA possuem diâmetro de núcleo superior a 3 metros. Esta escala de volume é a base para manter a operação estável da rede elétrica. Em termos de eficiência, embora a eficiência em plena carga possa atingir mais de 98%, em condições de carga parcial, a proporção de perdas sem carga aumenta significativamente, resultando numa eficiência abrangente de apenas 85%, destacando o desafio do design de adaptabilidade de carga.
O cenário de aplicação dos transformadores de alta frequência apresenta características diversificadas: No campo de fontes chaveadas, seu recurso de alta frequência reduz significativamente o volume e o peso da fonte de alimentação, promovendo o desenvolvimento de adaptadores para notebooks em direção à leveza e espessura; em estações base de comunicação, os transformadores de pulso alcançam transmissão de isolamento de sinais digitais em alta velocidade; no campo do aquecimento eletromagnético, a eficiência da potência de aquecimento por indução de alta frequência excede 95%, revolucionando o modo tradicional de aquecimento por resistência. Particularmente digno de nota é o campo das estações de carregamento de veículos elétricos, onde a aplicação colaborativa de transformadores de alta frequência e componentes de carboneto de silício permite que a densidade de potência do módulo de carregamento exceda 50W/in³.
Os transformadores de baixa frequência formam uma base sólida na infraestrutura energética: Na rede inteligente, os transformadores de distribuição, como o nó principal nos “últimos dez quilômetros”, desempenham funções duplas de transformação de tensão e controle de qualidade de energia; na área de transporte ferroviário, transformadores de tração 25kV/1500V, por meio de projeto estrutural especial, atendem aos requisitos de estabilidade térmica sob grandes impactos de corrente; no novo sistema de conexão à rede de energia, os transformadores de baixa frequência conseguem conexões flexíveis entre os inversores fotovoltaicos e a rede, e sua capacidade anti-saturação garante uma operação estável em condições de rede fraca.
Os problemas de compatibilidade eletromagnética causados pelos transformadores de alta frequência têm uma natureza dupla: a sua faixa de frequência operacional (abaixo de 30 MHz) coincide com a faixa de frequência sensível dos dispositivos eletrônicos, resultando em um risco significativo de interferência de radiação. Através da simulação eletromagnética tridimensional para otimizar a estrutura do núcleo magnético, a capacitância parasita pode ser reduzida em 60%; usando tecnologia de camada de blindagem magnética nanocristalina, a densidade do fluxo de vazamento pode ser controlada abaixo de 0,5 mT. Na extremidade receptora, a rede de filtragem EMI composta por indutores de modo comum e capacitores X pode atingir um efeito de supressão de interferência de mais de 30 dB para interferência conduzida.
Os problemas de compatibilidade eletromagnética dos transformadores de baixa frequência manifestam-se principalmente como interferência conduzida: O campo magnético da frequência de potência (50/60 Hz) pode afetar instrumentos de precisão através do acoplamento magnético. O uso de uma blindagem de liga de polomia pode reduzir o campo magnético ao nível do campo magnético da Terra. Em aplicações de equipamentos médicos, através de um design balanceado de enrolamento duplo, a indutância de vazamento do transformador pode ser inferior a 1μH, suprimindo efetivamente a interferência de modo comum de frequência de energia. É importante notar que as cargas não lineares na rede inteligente levam a um aumento nas perdas harmônicas dos transformadores de baixa frequência, levando ao desenvolvimento de materiais de núcleo magnético em direção a ligas nanocristalinas.
Evolução tecnológica e tendências de integração de sistemas
Os transformadores de alta frequência estão evoluindo para maior densidade de potência e faixas mais amplas de temperatura operacional. A integração de dispositivos de nitreto de gálio com tecnologia de transformador planar permitiu que a densidade de potência dos módulos de potência de comutação excedesse 100W/cm³. No campo dos veículos elétricos, o sistema de carregamento da plataforma de 800V exige que os transformadores tenham uma resistência de isolamento superior a 10kV, impulsionando o avanço da tecnologia de isolamento composto de capacitor de membrana.
No campo dos transformadores de baixa frequência, o foco está nas demandas da rede inteligente. Ao instalar sensores ópticos de corrente e unidades inteligentes de controle de temperatura, é possível monitorar em tempo real o status do transformador. No cenário de nova integração energética, é adotado um projeto de transformador dividido com vários enrolamentos, que pode acomodar simultaneamente os requisitos de integração de múltiplas fontes de energia fotovoltaica, armazenamento de energia e pilhas de carregamento, aumentando a flexibilidade da rede de distribuição.
Esta abordagem tecnológica diferenciada reflete essencialmente a tendência inevitável da tecnologia de eletrónica de potência avançar para frequências mais elevadas e maior inteligência. Os transformadores de alta frequência e os transformadores de baixa frequência não são simplesmente substitutos, mas sim soluções complementares formadas em diferentes escalas temporais e espaciais. No futuro, com a adopção generalizada de dispositivos de banda larga e a integração de algoritmos de inteligência artificial, a tecnologia de transformadores dará origem a aplicações mais inovadoras na intersecção da conversão de energia electromagnética e do processamento de informação.
