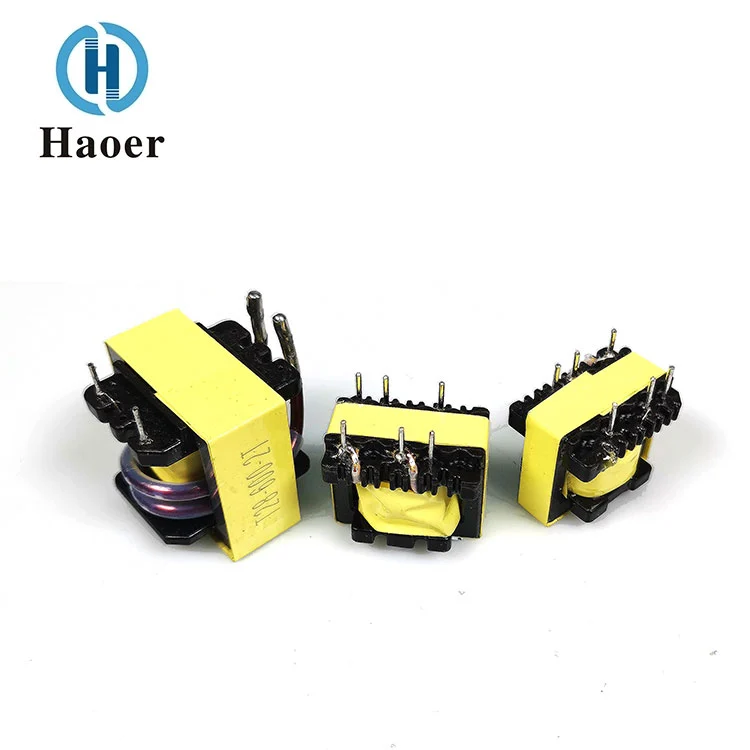

O transformador de alta frequência, como o “coração” da fonte de alimentação chaveada, realiza três tarefas cruciais: transmissão de energia, conversão de tensão e isolamento elétrico. Seu desempenho afeta diretamente a eficiência, o tamanho e o nível de EMI da fonte de alimentação. Este artigo irá, com base em cenários de aplicação, analisar as principais técnicas de seleção.

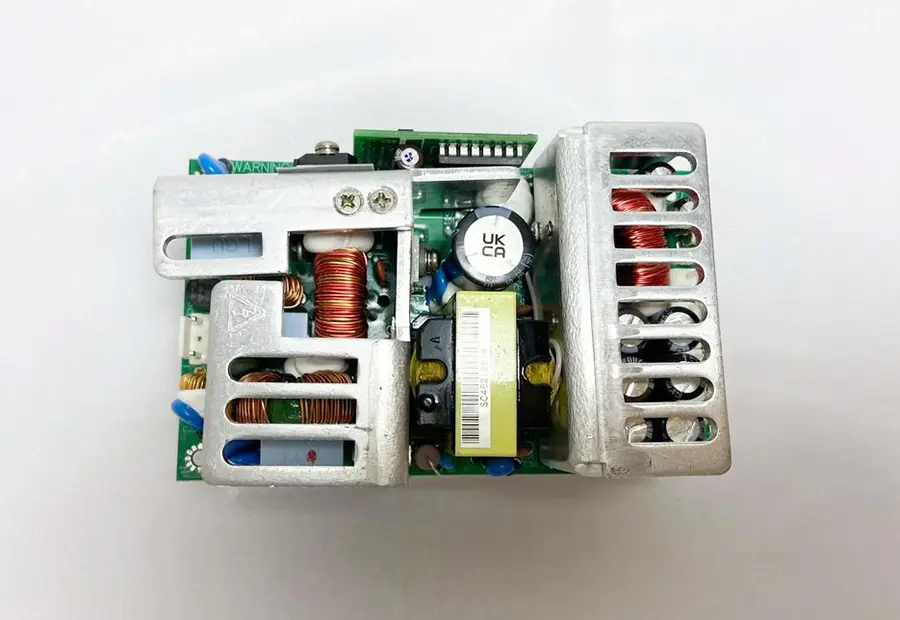

O papel central dos transformadores de alta frequência na comutação de fontes de alimentação
Hub de transferência de energia: Através do acoplamento do núcleo magnético e do enrolamento, a energia do pulso DC é transmitida de forma eficiente ao secundário. Comparado ao transformador de frequência de potência, o design de alta frequência pode reduzir o volume em até 70%
Barreira de isolamento elétrico: A camada de isolamento entre os enrolamentos primário e secundário foi projetada para atender aos padrões de segurança e bloquear interferências de modo comum. Os requisitos comuns de tensão de isolamento são normalmente de 1,5kV a 4kV.
Controlador de conversão de tensão: Alcança redução/aumento preciso de tensão ajustando a relação de voltas. Por exemplo, na topologia flyback, um erro de relação de espiras superior a 5% pode causar flutuações na tensão de saída.
Análise típica de cenário de aplicação
Caso 1: Adaptador AC/DC
Topologia: usa principalmente design flyback
Requisitos do transformador:
Tipo de núcleo: ferrite de baixa perda
Estrutura do enrolamento: Enrolamento de fio com isolamento triplo
Parâmetros principais: Indutância de vazamento <5% de indutância de excitação
Caso 2: Fonte de alimentação de condução LED
Desafio Central: Alta Densidade de Potência e Equilíbrio de Dissipação de Calor
Solução de otimização:
Use transformadores planares para reduzir a altura
Empregue enrolamentos segmentados para minimizar o efeito de pele
Combine com ponte retificadora para aumentar a eficiência de conversão
As três regras de ouro para seleção de componentes
Seleção de materiais de núcleo magnético
Óxido de ferro: Adequado para cenários abaixo de 100kHz
Núcleo de pó magnético metálico: adequado para aplicações de alta frequência e alta corrente
Nanocristalino: solução de extrema alta frequência e baixa perda
Correspondência de parâmetros principais
Densidade de fluxo de saturação: Uma margem de 20% deve ser reservada
Taxa de utilização da janela: Recomenda-se controlar entre 40% -60%
Limite de aumento de temperatura: O aumento de temperatura sob carga total deve ser ≤ 40 ℃
Dica para evitar o poço de seleção: Ignorar a perda de corrente parasita pode causar superaquecimento local do núcleo magnético, levando à falha de saturação magnética.
Emparelhamento colaborativo de componentes
Filtragem de entrada: capacitores X/Y para suprimir interferência de modo comum
Retificação de saída: Diodos de recuperação rápida para reduzir perdas de comutação
Circuito tampão: rede de absorção RC para proteger o transistor de comutação
