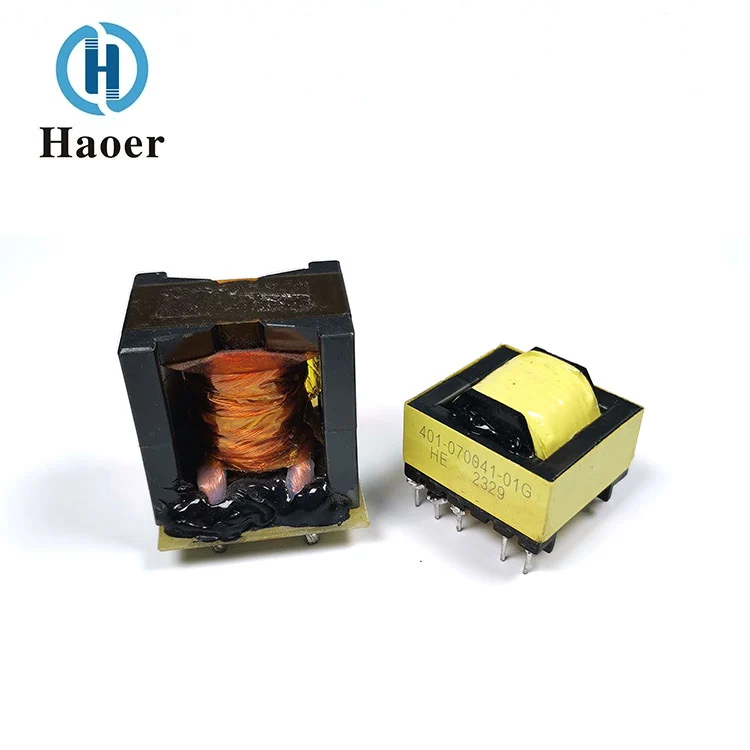

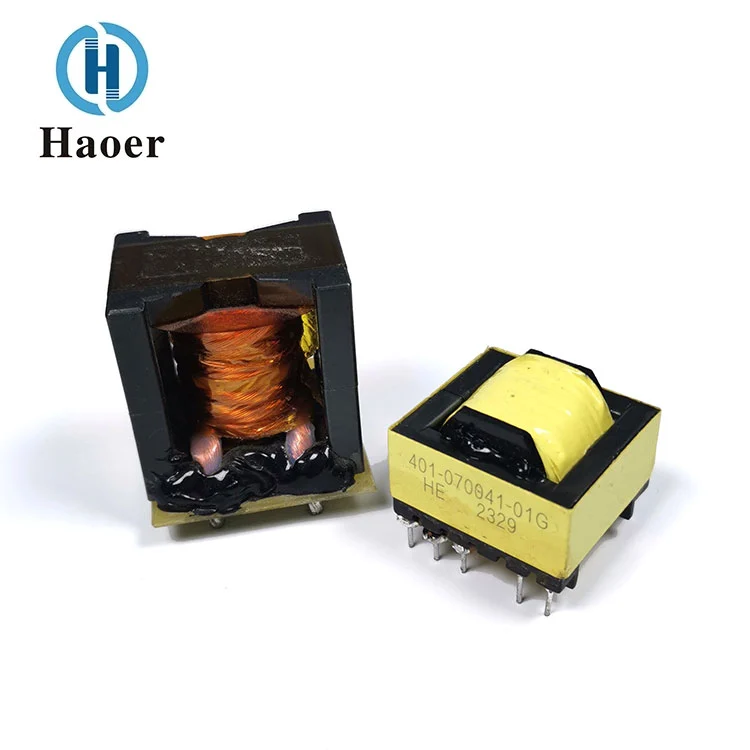

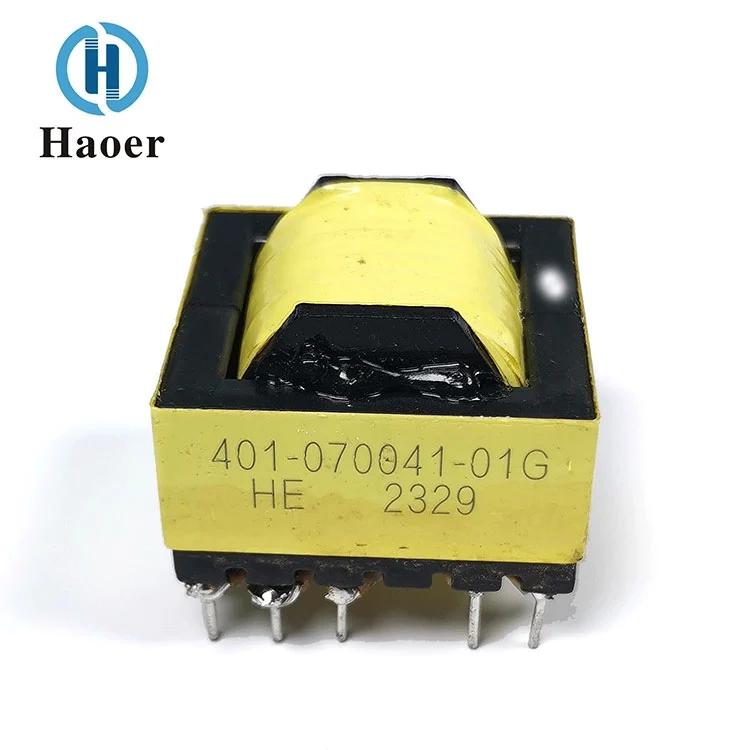

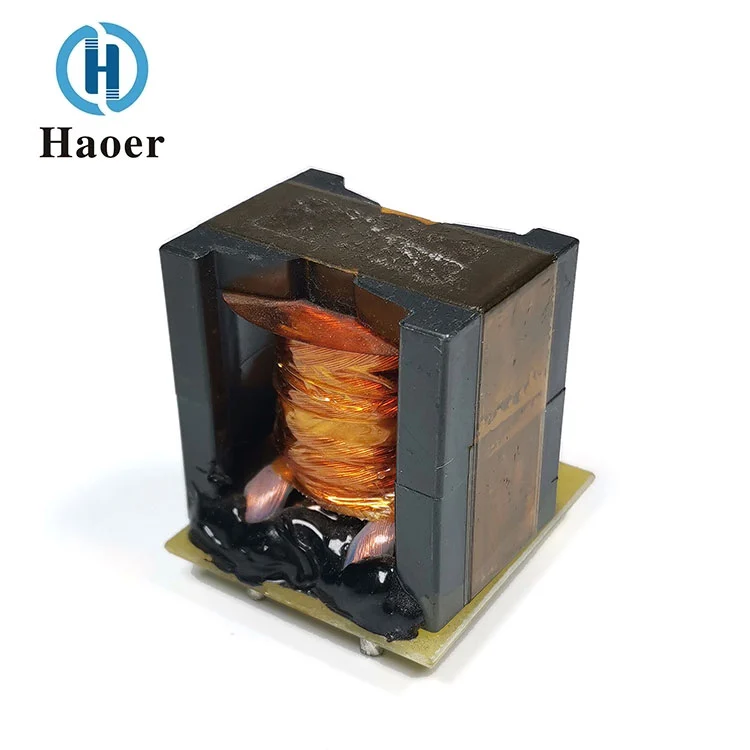

Ao projetar o transformador de alta frequência para fonte de alimentação para PC, o fabricante da Haoer se concentrou em alta densidade de potência, baixo aumento de temperatura e confiabilidade de longo prazo. Através de rigoroso isolamento elétrico e otimização da dissipação de calor, ele garante a fonte de alimentação contínua, estável e pura para hardware central, como CPUs e placas gráficas, e é um componente chave para atingir os objetivos de fontes de alimentação de PC eficientes, silenciosas e miniaturizadas.

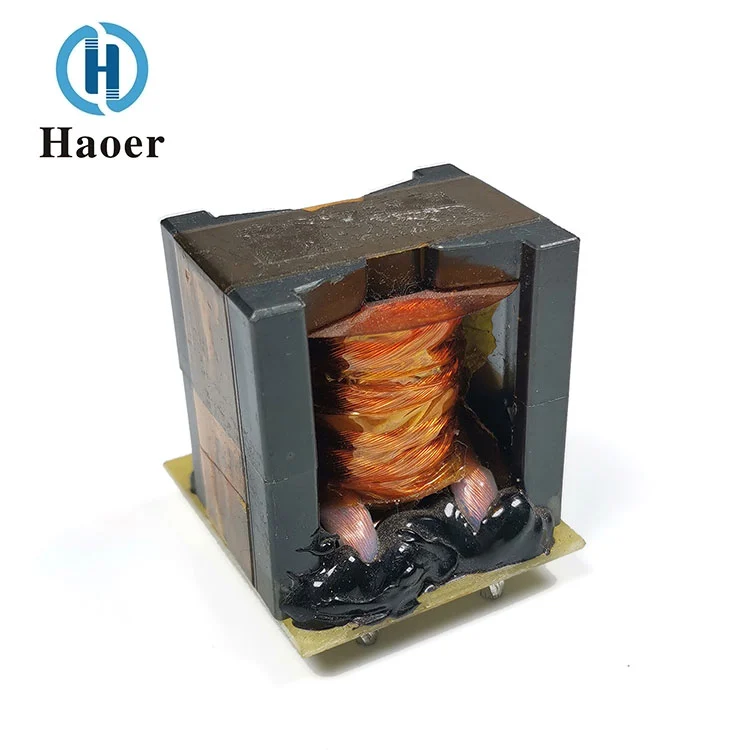

1. O núcleo magnético dos transformadores da série ER geralmente tem uma estrutura em forma de E ou semelhante, com um pilar central circular. Este formato torna a posição do acoplamento boa, facilita o enrolamento e aumenta a área do enrolamento, o que é benéfico para projetar transformadores com alta potência e baixa indutância de vazamento.

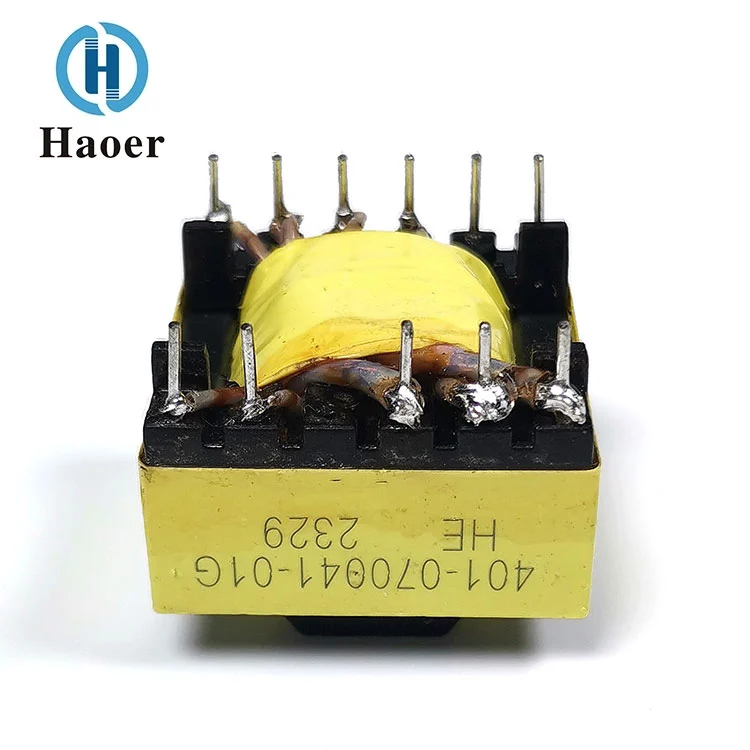

2. O esqueleto de alguns transformadores da série ER é equipado com vários conectores, o que facilita o projeto de vários transformadores de saída e pode atender às necessidades de diferentes circuitos para múltiplas tensões e correntes de saída.
3. Características de desempenho dos transformadores da série ER: baixa perda, alta potência de saída, ampla frequência de operação, baixo aumento de temperatura, desempenho estável.
4. O escopo de aplicação dos transformadores da série ER está na comutação de fontes de alimentação, equipamentos de comunicação, eletrônicos de consumo e equipamentos industriais.
As características de fácil enrolamento, alta eficiência, grande potência e alta confiabilidade.
ER28/ER35/ER39/ER40/ER42/ER49

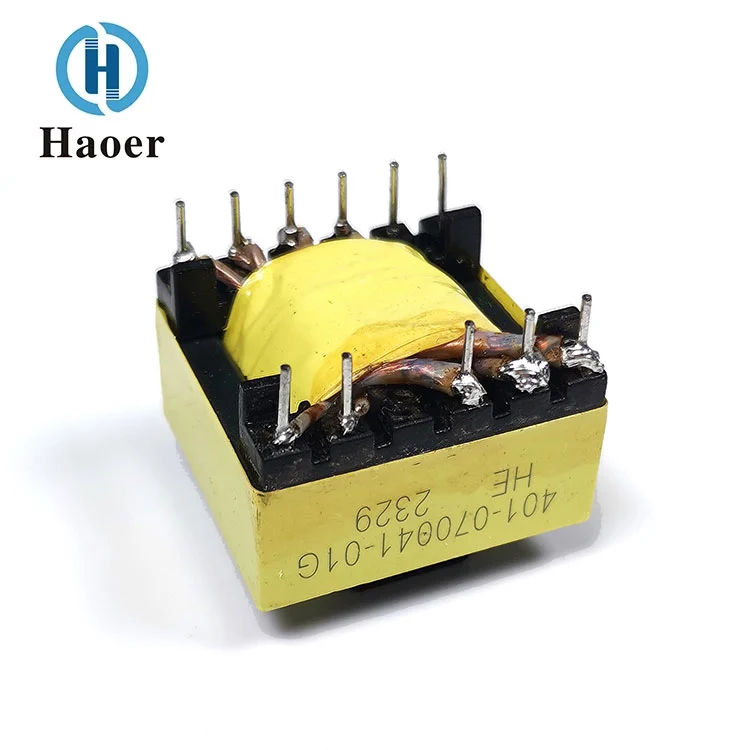

Aplicado a conversores AC/DC, fontes de alimentação para PC, fontes de alimentação LLC, fontes de alimentação de comunicação, etc.
| PARTE NO. | PINOS TERMINAIS | Dimensões em mm (polegadas) | TIPO | |||||
| A | B | C±0,5 | D±0,5 | E | F | |||
| ER-25.5 | 8 | 19.5 | 19.7 | 12.5 | 4 | 5 | 25.5 | V |
| ER28 | 12 | 30.5 | 23 | 17.5 | 4 | 5 | 31 | V |
| ER28 | 12 | 23.1 | 28.2 | 25 | 4 | 5 | 29.1 | H |
| ERL28 | 12 | 36 | 27 | 20 | 4 | 5 | 30 | V |
| ERL28 | 12 | 26.3 | 37.1 | 30 | 4 | 5 | 30.2 | H |
| ER33 | 14 | 37.5 | 28 | 22.5 | 4 | 5 | 36 | V |
| ERL35 | 14 | 43.5 | 28 | 22.5 | 4 | 5 | 35.5 | V |
| ERL35 | 16 | 29.1 | 40.3 | 35.4 | 4 | 5 | 40.3 | H |
| ERL39 | 16 | 46 | 31.1 | 25 | 4 | 5 | 43.1 | V |
| ERL39 | 16 | 33 | 41.5 | 30.85 | 4 | 5 | 42.3 | H |
| ER40 | 16 | 48 | 31.1 | 25 | 4 | 5 | 43.1 | V |
| ER4215 | 14 | 45.5 | 30 | 25 | 5 | 5 | 42 | V |
| ER4220 | 14 | 44 | 37.5 | 36 | 5 | 5 | 42 | V |
