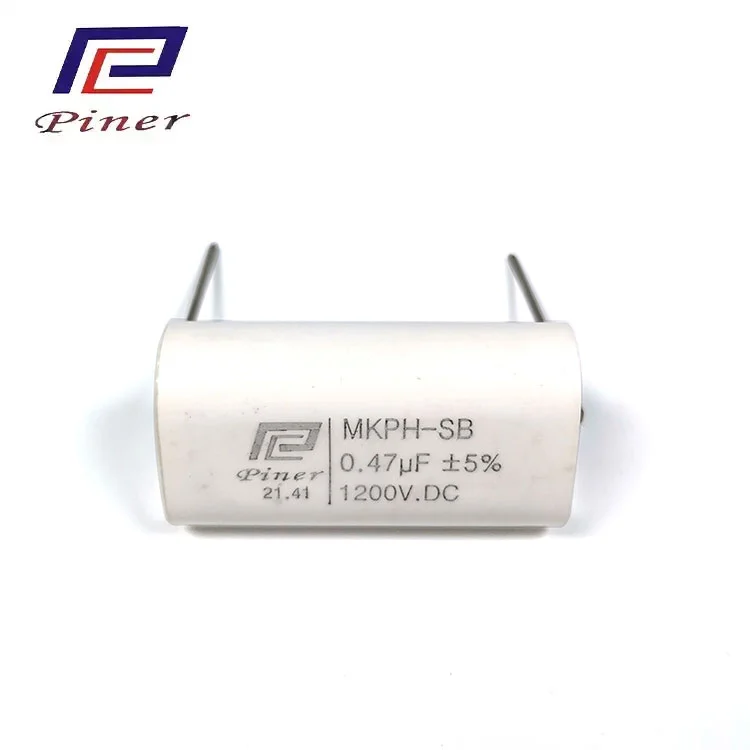

A Capacitor do módulo de comutação do sistemadesempenha um papel importante na conversão de energia, gerenciando a energia elétrica dentro dos circuitos de comutação, reduzindo as flutuações de tensão e apoiando a operação estável sob cargas variáveis. À medida que as fontes de alimentação chaveadas se tornam cada vez mais importantes em inversores fotovoltaicos, sistemas de armazenamento de energia, equipamentos de carregamento de veículos elétricos e sistemas de controle industrial, a seleção de capacitores tornou-se uma consideração fundamental na eficiência energética e no projeto de circuitos.
A comutação de fontes de alimentação regula a saída elétrica ligando e desligando rapidamente dispositivos semicondutores. Este processo permite a conversão eficiente de energia, mas também produz ondulação de tensão e corrente que deve ser gerenciada pelo circuito circundante.
Os capacitores armazenam e liberam energia elétrica durante os ciclos de comutação, ajudando a estabilizar a tensão CC, filtrar componentes elétricos indesejados e reduzir flutuações no estágio de potência. Seu desempenho influencia a tensão de ondulação, a resposta transitória, a interferência eletromagnética e as condições operacionais de outros componentes eletrônicos.
A contribuição de um capacitor depende de sua posição no circuito. Os capacitores de entrada ajudam a gerenciar as variações de tensão no estágio de potência, enquanto os capacitores de saída suavizam a tensão convertida entregue à carga. Os capacitores usados em circuitos ressonantes ou amortecedores executam diferentes funções, incluindo suporte a transições de comutação e controle do comportamento do circuito.
A seleção do capacitor envolve mais do que capacitância nominal e tensão nominal. Resistência em série equivalente (ESR), indutância em série equivalente (ESL), perda dielétrica, capacidade de corrente de ondulação e temperatura operacional podem influenciar o desempenho.
A ESR contribui para perdas resistivas quando a corrente de ondulação passa através de um capacitor. Para um modelo resistivo simplificado, a perda de potência associada pode ser expressa como P = I² × ESR, onde I representa a corrente de ondulação efetiva. A ESR mais baixa pode reduzir esse componente de perda, embora o desempenho real também dependa da frequência, temperatura, construção e condições do circuito.
O ESL afeta a impedância de alta frequência e o comportamento transitório, enquanto as propriedades dielétricas influenciam a dissipação de energia durante ciclos repetidos de carga e descarga. A temperatura e o estresse elétrico também afetam a vida útil. A seleção de características adequadas para a frequência operacional e o perfil de corrente pode, portanto, ajudar a equilibrar a eficiência de conversão, o desempenho térmico e a estabilidade a longo prazo.
A Capacitor do módulo de comutação do sistemapode servir funções diferentes dependendo da topologia de potência e da posição do circuito. Nos conversores ressonantes LLC, os capacitores fazem parte da rede ressonante junto com os elementos indutivos. Suas características elétricas influenciam a frequência de ressonância e as condições sob as quais a energia é transferida através do conversor.
Em conversores de ponte completa com mudança de fase (PSFB), os capacitores podem suportar filtragem de entrada, suavização de saída ou outras funções de circuito. A capacitância necessária, a classificação de tensão, a capacidade de corrente de ondulação e as características dielétricas variam de acordo com a função pretendida.
Para inversores fotovoltaicos e de armazenamento de energia, os capacitores do link CC ajudam a estabilizar o barramento CC intermediário entre os estágios de conversão. Em equipamentos de carregamento de EV e fontes de alimentação de estação base de comunicação, os capacitores suportam filtragem e gerenciamento de transientes sob cargas operacionais variadas. Os sistemas de controle industrial também usam capacitores para manter condições elétricas adequadas na conversão de energia e nos circuitos de controle.
O desempenho elétrico depende das propriedades do material, da construção dos componentes, da consistência da fabricação e dos processos de inspeção. A produção de capacitores de filme pode envolver enrolamento de filme, metalização da superfície final, encapsulamento, marcação e testes elétricos. Cada estágio contribui para as características físicas e elétricas do componente acabado.
e sua empresa irmã, Foshan Pin'er Electronics Co., Ltd., operam em campos relacionados de componentes eletrônicos. A Haoer se concentra em transformadores, filtros e indutores de alta frequência, enquanto a Pin'er é especializada em capacitores de filme e capacitores industriais. Seus equipamentos de fabricação documentados incluem máquinas de metalização, equipamentos de mistura e encapsulamento de resina epóxi, sistemas de marcação a laser e testadores de capacitores.
A inspeção elétrica pode avaliar a capacitância, a tensão suportável, o isolamento e as características de perda. A inspeção de entrada de materiais e a inspeção de saída de produtos também fazem parte do processo documentado de controle de qualidade. Estas medidas são relevantes para manter a consistência da fabricação, especialmente para componentes usados em aplicações exigentes de conversão de energia.
Melhorar a eficiência energética requer um projeto coordenado em todo o circuito de conversão. Os engenheiros normalmente avaliam a frequência de comutação, o perfil de carga, a corrente de ondulação, as condições térmicas, o posicionamento dos componentes e as características elétricas dos componentes interconectados. O aumento da capacitância por si só não melhora necessariamente a eficiência, uma vez que o tamanho, as perdas, a resposta transitória e a estabilidade do circuito devem ser considerados em conjunto.
Um capacitor de módulo de comutação de sistema deve, portanto, ser avaliado de acordo com sua função elétrica específica e não como um componente isolado. Em sistemas que utilizam topologias LLC ou PSFB, a seleção de capacitores e a simulação de circuitos podem ajudar a avaliar o comportamento ressonante, o estresse elétrico e as condições operacionais esperadas antes da validação do protótipo.
À medida que a eletrônica de potência continua a servir energia renovável, transporte, telecomunicações e automação industrial, o projeto de capacitores permanece intimamente ligado ao desempenho de conversão de energia. Compreender a interação entre materiais dielétricos, parâmetros elétricos, topologia de circuito e condições operacionais fornece uma base prática para avaliar como umCapacitor do módulo de comutação do sistemacontribui para a eficiência energética.
