Análise da Aplicação de Capacitores de Filme em Equipamentos de Aquecimento Eletromagnético

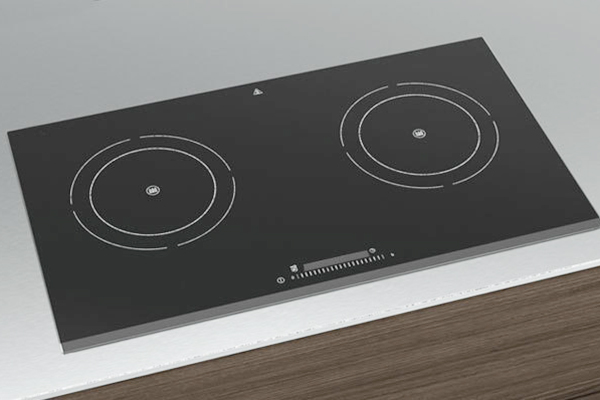

A tecnologia de aquecimento eletromagnético (IH) é amplamente utilizada em eletrodomésticos e equipamentos industriais, incluindo fogões de indução, panelas elétricas de arroz IH, aquecedores de água por indução, máquinas de selagem e fornos de fusão industriais. Esses dispositivos convertem a rede elétrica CA ou energia CC em CA de alta frequência (1 kHz - 1 MHz) por meio de circuitos inversores de meia ponte ou ponte completa. A corrente de alta frequência gera um campo magnético alternado, que induz correntes parasitas em objetos metálicos, produzindo calor.

Os capacitores de filme desempenham um papel crítico nos circuitos IH, servindo três funções principais:

1. Filtragem EMC de entrada (C1/C2)

Juntamente com as bobinas de modo comum,capacitores de filmeformam filtros do tipo Pi na entrada CA. Eles suprimem a interferência eletromagnética gerada pela comutação IGBT de alta velocidade e protegem o equipamento contra perturbações externas da rede. C1 normalmente usa capacitores do tipo MKP-X2 (3 µF – 10 µF, 275 VAC – 300 VAC, conexão Y), enquanto C2 emprega capacitores de filme metalizado MKP (3 µF – 10 µF, 450 VAC – 500 VAC, conexão delta).

2. Link DC (C3)

Após a retificação da ponte trifásica, C3 trabalha com um indutor para suavizar a pulsação CC em CC estável para o estágio do inversor. Sua função principal é o suporte ao link DC – absorvendo correntes onduladas e tensões harmônicas geradas pela comutação de IGBT, evitando a autooscilação no barramento CC que poderia danificar os IGBTs e reduzir a vida útil do equipamento.

3. Circuito Ressonante de Alta Frequência

O capacitor ressonante (normalmente 0,1 µF - 0,8 µF, classificado para até 1600 V DC) forma um circuito tanque com a bobina de indução, estabelecendo um campo magnético oscilante de alta frequência que gera calor na peça de metal. Os fogões de indução normalmente operam a 20 kHz - 40 kHz, criando altos dv/dt e grandes correntes pulsantes através do capacitor ressonante.

Por que capacitores de filme?

Capacitores de filme de polipropileno metalizado são preferidos para aplicações IH devido a:

● Baixa perda de alta frequência – O baixo fator de dissipação garante aquecimento interno mínimo.
● Baixa ESR e ESL – Crítico para transportar altas correntes de ondulação enquanto minimiza a geração de calor. Os capacitores MKP avançados podem atingir ESR abaixo de 15 mΩ, reduzindo significativamente o risco de aumento de temperatura.
● Alta capacidade de resistência dv/dt – Essencial para circuitos ressonantes sujeitos a mudanças rápidas de tensão.
● Excelente propriedade de autocura – A ruptura dielétrica localizada é eliminada sem falhas catastróficas, garantindo longa vida útil.
● Design não polarizado – Simplifica o layout do circuito e acomoda tensão reversa sem danos.
● Tamanho compacto com alta densidade de potência – Permite designs finos e integrados para dispositivos IH modernos.

Capacitores de filmesão componentes indispensáveis ​​em equipamentos de aquecimento eletromagnético, permitindo operação confiável de alta frequência, conversão eficiente de energia e longa vida útil. Para OEMs e fabricantes de fontes de alimentação, selecionar capacitores de filme com especificações apropriadas --- incluindo classificação de tensão, capacidade dv/dt, ESR e desempenho térmico --- é essencial para garantir a confiabilidade do produto e a competitividade do mercado.
